Plaques de support FX 3

Configurateur
Données techniques
Documents
Caractéristiques et applications
Produits liés
L130683 (2527147)
L131033_cropped (2806679)

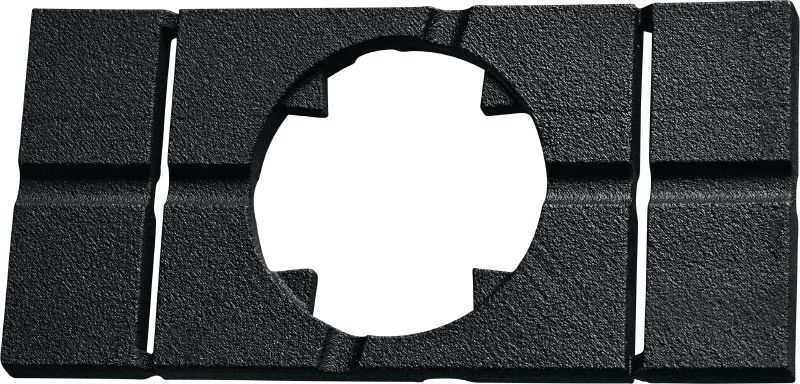

Plaques de support pour créer une base stable pour les matériaux étroits lors de la fixation avec des goujons filetés soudés par fusion F-BT-MR SN

  • Application: Fixation polyvalente (fixations d'éléments électriques, mécaniques et de systèmes de support)
  • À utiliser avec (outils): FX 3
  • Composition du matériau: Ultramid® A3WG10

Les clients ont également cherché accessoires FX 3 ou accessoires outil de fusion.

Choisir les options

Longueur
  • 100 mm
Taille du pack
  • 200 pce(s)
 Options
Quantité
Kits
Total Pièces
1
Vous ne pouvez pas voir les prix de votre entreprise

Connectez-vous pour voir les prix de votre entreprise.

Prix net HT
À partir de 244,00 EUR

Données techniques

Application
Fixation polyvalente (fixations d'éléments électriques, mécaniques et de systèmes de support)
À utiliser avec (outils)
FX 3
Composition du matériau
Ultramid® A3WG10
Conditions environnementales
milieu extérieur avec forte pollution industrielle
Matériaux support
Acier au carbone

Documents

Fiche technique
Mode d'emploi
pdf Manuel technique sur la fusion de goujons sans fil (CSF) 09/2025, anglais [ 6.2 MB ]
pdf Manuel technique sur la fusion de goujons sans fil (CSF) 05/2023, révision 2 02/2025, anglais [ 5.8 MB ]
pdf Fusion de goujons sans fil (CSF) : Catalogue d'examen visuel F-BT - OTR/5724148/03, 2025-05-02, y compris meulage, anglais [ 1.3 MB ]
pdf Fusion de goujons sans fil (CSF) : Catalogue d'examen visuel F-BT - OTR 5724148/02, 2022-11-14 , anglais, arabe, français, allemand, indonésien, italien, coréen, espagnol, thaï, turc, vietnamien [ 3.6 MB ]

Caractéristiques et applications

Caractéristiques

  • Fournit une base stable pour la fixation de matériaux étroits lors de l'utilisation de goujons F-BT avec rondelle d‘étanchéité
  • Permet d'optimiser les performances de plusieurs goujons et matériaux fixés (convient uniquement à la fusion de goujons)

Applications

  • Fixation sur acier dans des environnements pollués/corrosifs (jusqu'à C5) impliquant des charges de traction plus élevées ou des matériaux support plus fins
  • Fixation de l'acier dans les plateformes offshore pétrolières et gazières – supports de chemins de câbles/échelles, supports de tuyaux non critiques, supports multidisciplinaires et fixations d'équipements divers
  • Fixation de l'acier dans les installations pétrolières et gazières terrestres – supports de chemins de câbles/échelles, supports de tuyaux non critiques, supports multidisciplinaires et fixations d'équipements divers
  • Construction navale – fixation de faux-plafonds, grilles d'inspection, séparateurs contre les projections d'eau, équipement externe, supports pour les services d'électricité/tuyauterie/ventilation

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
