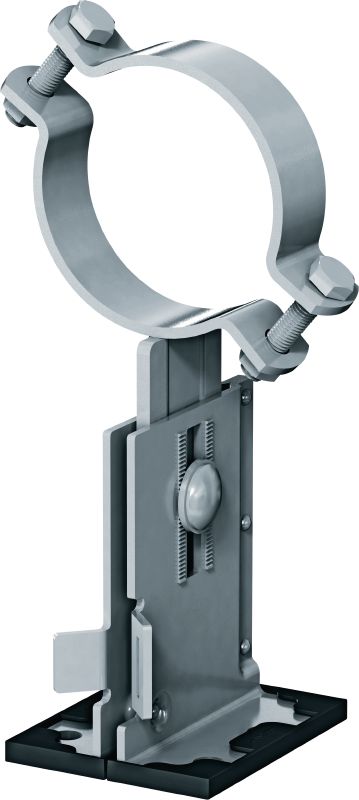

Sabot de tubage MP-PS 1-1

Sabot de tubage MP-PS H1-1 38-44 1-1/4" #2330957

Sabot de tubage à revêtement extérieur (OC) avec réglage de la hauteur et de l'inclinaison pour les applications industrielles lourdes avec des diamètres extérieurs de tuyaux de 21 à 173 mm (1/2" à 6")

  • Plage de serrage - D: 38 - 44 mm
  • Diamètre nominal du tuyau (mesures impériales): 1-1/4 po
  • Diamètre nominal du tuyau: 32 mm

Les clients ont également cherché colllier lourdpipe shoes ou sabot.

Choisir les options

Plage de serrage - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
Hauteur de la base du tuyau par rapport au sol
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Diamètre nominal du tuyau (mesures impériales)
  • 1/2 po
  • 3/4 po
  • 1 po
  • 1-1/4 po
  • 1-1/2 po
  • 2 po
  • 2-1/2 po
  • 3 po
  • 3-1/2 po
  • 4 po
  • 5 po
  • 6 po
Diamètre nominal du tuyau
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
Taille du pack
  • 4 pce(s)
  • 8 pce(s)
Options
Quantité
Kits
Total Pièce(s)
8
Vous ne pouvez pas voir les prix de votre entreprise

Connectez-vous pour voir les prix de votre entreprise.

Prix net HT
1 137,05 EUR
142,13 EUR / 1 Pièce(s)

Données techniques

IS_MP-PS L1-1_0001_schwarz (229467)
IS_MP-PS front_0001 (229471)
Plage de serrage - D
38 - 44 mm
Diamètre nominal du tuyau (mesures impériales)
1-1/4 po
Diamètre nominal du tuyau
32 mm
Résistance au feu (Oui/Non)
Non
Résistance aux températures
-20 - 300 °C
Composition du matériau
Platine : S280GD / Modif POSMAC-C, Étriers : S235JR - DIN EN 10025, Plaque intermédiaire : S235JR - DIN EN 10025, Plaque coulissante : PA66 + GF30, Boulon : Acier grade 8.8, Écrou : Acier grade 8
Épaisseur du matériau
platine : 4 mm, Plaque intermédiaire : 7 mm, Plaque coulissante : 3 mm, Rondelle dentelée : 4 mm
Finition de surface
Enduit extérieur - GAC
Galvanisation à chaud
Oui
Acier inoxydable
Non
Conditions environnementales
En extérieur, pollution faible à modérée (C3 / C4 - bas)
Type de matériau support
Béton, Acier, Support modulaire
Vis de serrage
M10x50
Couple de serrage
40 Nm
Taille de la clé
19 mm
Couple de serrage pour ajustement en hauteur
50 Nm
Largeur de section - b
30 mm
Épaisseur de section du collier - s
5 mm
Largeur et épaisseur de section du collier (b x s)
30 x 5 mm
Hauteur - H
249 mm
Hauteur de la base du tuyau par rapport au sol
171 - 223.5 mm
Hauteur min. de la base du tuyau par rapport au sol
171 mm
Hauteur min. de la base du tuyau par rapport au sol (conversion pouce fractionnaire)
6-11/16 po
Hauteur max. de la base du tuyau par rapport au sol
223.5 mm
Hauteur max. de la base du tuyau par rapport au sol (conversion pouce fractionnaire)
8-3/4 po
Hauteur du centre du tuyau par rapport au sol
193 - 245.5 mm
Hauteur min. du centre du tuyau par rapport au sol
193 mm
Hauteur min. du centre du tuyau par rapport au sol (conversion pouce fractionnaire)
7-5/8 po
Hauteur max. du centre du tuyau par rapport au sol
245.5 mm
Hauteur max. du centre du tuyau par rapport au sol (conversion pouce fractionnaire)
9-11/16 po
Largeur - B
101 mm
Longueur
141 mm
Poids
2.25 kg
Informations supplémentaires sur le produit
Coefficient de frottement - Plaque coulissante (PA66-GF30) sur une surface en zinc-magnésium : 0,146, Coefficient de frottement - Plaque coulissante (PA66-GF30) sur une surface galvanisée à chaud : 0,129, Coefficient de frottement - Plaque coulissante (PA66-GF30) sur une surface électrozinguée : 0,177

Documents

Caractéristiques et applications

Caractéristiques

  • Polyvalence universelle – utilisez le même système de sabot de tubage pour les supports fixes, coulissants, guidés ou autoportants sur des rails lourds modulaires Hilti, des poutres en acier et du béton
  • Support logiciel étendu – simplification des calculs avec PROFIS, Hilti FixPoint Calculator, les bibliothèques BIM/CAD et les divers plugins
  • Données de charge et documentation disponibles – conception conforme à EN13480-3, Eurocode 3 et aux directives MSS-SP58 pour les composants de support de tuyau
  • Installation plus rapide sur le chantier – ajustez facilement la hauteur et la pente après avoir fixé le sabot de tubage en place
  • Plage de serrage plus large – adapté à différents types de tuyaux avec ou sans inserts supplémentaires

Applications

  • Fixation de tuyaux sur des poutres en acier, du béton ou des rails lourds de supportage modulaires Hilti
  • Installations de tuyauterie dans des installations industrielles terrestres, de production d'énergie, pharmaceutiques, électroniques ou automobiles
  • Adapté aux températures d'application jusqu'à 300 °C et à une épaisseur d'isolation jusqu'à 220 mm
  • Recommandé pour l'utilisation à l'intérieur ou à l'extérieur avec une pollution faible à modérée (C3)
