L'installation de systèmes de chauffage ou d'alimentation en eau est toujours un défi. L'espace limité, les charges spéciales et les exigences techniques telles que le diamètre des tuyaux doivent être pris en compte par tous les planificateurs et ingénieurs. Mais il y a d'autres défis à relever lorsqu'il s'agit de respecter les plans de compartimentage coupe-feu. Lorsque les tuyaux sont acheminés à travers des murs ou des planchers résistants au feu, ils doivent faire l'objet de mesures efficaces de protection contre l'incendie.

Il est donc essentiel d'obturer correctement les tuyaux et des solutions rapides sont souvent nécessaires pour passer les inspections ou les approbations des bâtiments. Dans de nombreux cas, ces solutions ne sont pas possibles parce que les tuyaux traversent les murs d'une manière qui n'est pas couverte par les approbations. En effet, la plupart des agréments concernent des configurations normales. Ces situations peuvent malheureusement conduire à des demandes de modification, à une replanification coûteuse ou à des mesures supplémentaires compliquées pour étanchéifier correctement les pénétrations.



Le besoin de solutions innovantes de coupe-feu dans les configurations complexes

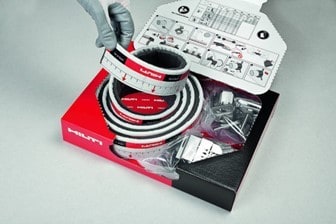

Le collier sans fin Hilti Firestop CFS-C EL offre une grande flexibilité en matière de coupe-feu et est également spécifiquement approuvé pour les configurations de tuyaux difficiles et pour de nombreux matériaux et diamètres de tuyaux en plastique différents. Il est disponible en une seule taille et peut être coupé à différentes longueurs, tandis que les crochets de fixation peuvent être fixés de manière flexible. Cette solution offre de multiples variations aux clients confrontés à des situations de chantier difficiles. En outre, de nombreuses applications complexes utilisant ce produit sont approuvées et clairement décrites dans l'évaluation technique européenne (ETA). Certaines d'entre elles sont décrites ci-dessous.

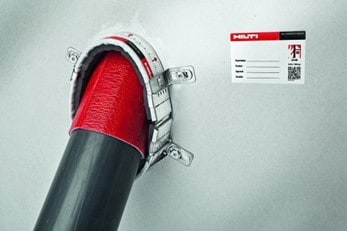

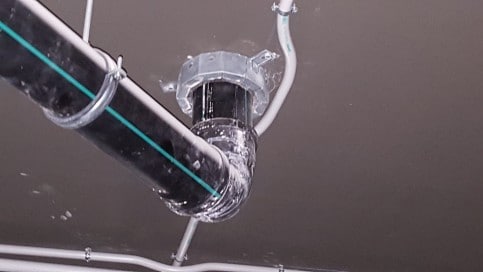

Tuyaux coudés

Il s'agit d'une application courante pour les systèmes d'évacuation des eaux usées à travers les planchers ou les murs. Le problème majeur est l'espace limité dans lequel il est possible de fixer un collier ordinaire. Dans ce cas, le collier sans fin Hilti Firestop CFS-C EL est une aide précieuse pour tous les ingénieurs M&E. L'étanchéité de l'espace annulaire peut être assurée par le collier sans fin Hilti Firestop CFS-C EL. Le scellement de l'espace annulaire peut être réalisé soit avec le mastic acrylique Firestop, soit avec du mortier de ciment, ce qui offre différentes options aux installateurs. En outre, le Firestop Endless Collar est testé pour une variété de conduites d'eaux usées spéciales et est donc le produit ayant le champ d'application le plus large. Il peut être utilisé pour de nombreux tuyaux standard en PVC, PE ou PP, ainsi que pour des tuyaux non standardisés tels que Geberit Silent dB20, Friatec Friaphon et Rehau Raupiano Plus. Il convient également aux canalisations d'eaux usées produites par de nombreux fabricants différents, tels que Valsir, Ke Kelit ou Wavin. Cette flexibilité offre aux ingénieurs et aux planificateurs un processus de spécification extrêmement facile et garantit que les tuyaux sont protégés contre le feu d'une manière sûre et conforme, comme spécifié par l'ETA.




Lien vers miniclip
Firestop partner for pipe and cable penetrations - Playbook - PB_non_standard_pipes.mp4 - Tous les documents (sharepoint.com)

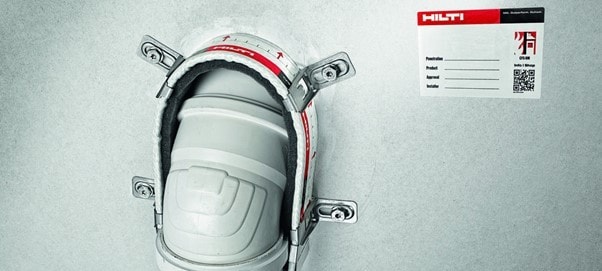

Raccords de tuyauterie

Les raccords de tuyaux sont souvent réalisés dans la zone exacte d'une pénétration. Par conséquent, cette application doit généralement être testée séparément. En raison du raccord, l'épaisseur de la paroi du tuyau ne correspond normalement plus à l'application testée. Cependant, le Hilti CFS-C EL est testé et approuvé pour cette application spécifique.

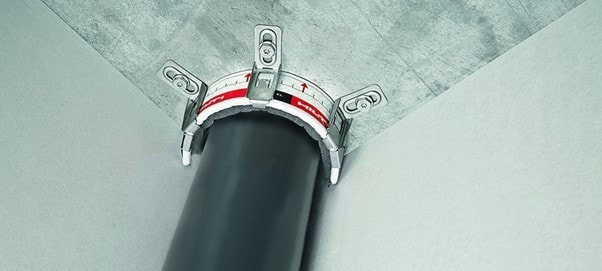

Tuyau sur un mur / dans un coin
Pour cette application, les avantages du Hilti CFS-C EL sont évidents. Il offre une installation facile adaptée à une situation complexe, comme le montrent les images ci-dessous.

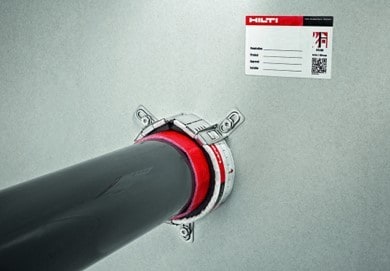

Tuyaux inclinés

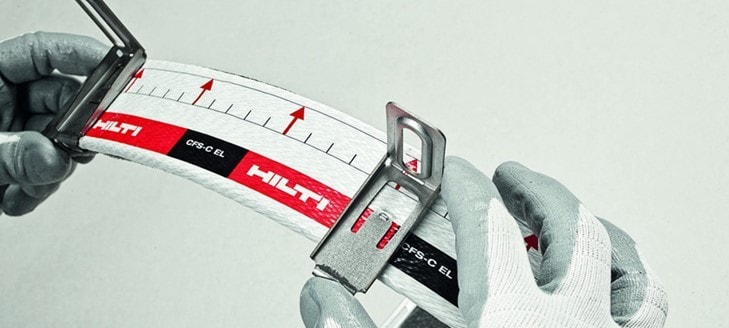

La facilité de coupe et la souplesse de fixation des crochets de support démontrent les avantages supérieurs de la Hilti CFS-C EL. Un point de tension typique dans la planification se produit lorsque des inclinaisons sont nécessaires mais qu'un collier ordinaire ne convient pas ou qu'un diamètre extra-large est nécessaire pour couvrir l'espace supplémentaire. Des solutions moins adaptables peuvent avoir des conséquences coûteuses pour le propriétaire d'un bâtiment.






Acoustique et tuyaux

Avez-vous besoin d'installer un collier de canalisation et de prendre en compte les performances acoustiques en même temps ? De nombreux systèmes de canalisations d'eaux usées doivent être rendus étanches sur le plan acoustique afin d'empêcher la transmission du son à l'intérieur d'un bâtiment. Le collier sans fin CFS-C EL est également testé avec un bandage acoustique, conçu pour limiter le transfert du son via la zone sensible d'un joint de pénétration.





Pénétrations multiples

Une dernière application est une solution qui peut couvrir plusieurs tuyaux acheminés à travers un mur résistant au feu. Normalement, il n'est pas possible d'installer correctement le coupe-feu, mais le collier sans fin Hilti Firestop CFS-C EL de 2 mètres de long vous permet de couper le feu à plusieurs tuyaux avec très peu de distance entre eux.




L'ETA offre également de nombreuses autres options testées pour de multiples situations, telles que 2 ou 3 tuyaux de différents matériaux installés à proximité l'un de l'autre. Des exemples et le champ d'application testé peuvent être consultés dans le document ETA-14/0085.


Configuration de l'extrémité du tuyau

Le comportement d'un système coupe-feu lors d'un essai est fondamentalement déterminé par la conception de l'extrémité du tuyau. La pression et le débit des gaz chauds sont différents selon les systèmes de tuyauterie. Par conséquent, lors du choix d'une solution de protection incendie appropriée, la configuration adéquate de l'extrémité de la tuyauterie doit également être prise en compte. Par conséquent, de nombreux colliers ordinaires ne peuvent pas être installés car ils ne sont testés et approuvés que pour les systèmes de tuyauterie fermés.
Le collier Hilti Firestop Endless a été testé pour des systèmes ouverts composés de nombreux types de tuyaux. Il s'agit d'un test d'incendie dans le pire des cas, tel que décrit dans la norme EN1366-3. De nombreux planificateurs ont déjà vu la marque U/U (non bouché / non bouché) ou U/C (non bouché / bouché) dans la classification de résistance au feu d'un collier coupe-feu. Un tuyau ouvert aux deux extrémités présente une configuration U/U, ce qui constitue le pire scénario du point de vue des essais. Toutes les solutions correspondant à cette classification conviennent à toutes les configurations d'extrémités de tuyaux et peuvent également être utilisées pour les systèmes de canalisations d'eaux usées, d'eaux pluviales ou d'eaux usées ventilées.


Toutes les applications mentionnées ci-dessus présentent des problèmes typiques en matière de coupe-feu. L'innovant collier coupe-feu sans fin CFS-C EL facilite non seulement la vie de l'installateur, mais offre également aux planificateurs et aux ingénieurs de nombreuses solutions flexibles et axées sur les performances. Bénéficiant d'une large approbation et de nombreux tuyaux spéciaux spécifiquement testés, une solution flexible telle que le Hilti CFS-C EL peut s'avérer cruciale pour éviter les conflits potentiels dans les phases de construction ultérieures d'un projet.
