Les systèmes de trigénération sont très complexes, non seulement pour la conception de la centrale elle-même, mais aussi dans la phase du projet de construction, où il est crucial de définir comment la centrale doit être ancrée au bâtiment.

La conception du système et de ses supports est souvent entravée par les facteurs suivants:

• Des charges gravitationnelles élevées qui nécessitent une conception adéquate non seulement de la fixation, mais parfois aussi de la structure impliquée dans la manipulation des pièces de l'installation et des charges agissant pendant son fonctionnement.
• Charges horizontales de différentes entités, principalement causées par le transport de fluides à différentes températures (vapeur, eau glycolée, eau de récupération, eau condensée)
• Les espaces confinés où se déroule le montage. Cette situation est surtout présente dans les bâtiments existants, où le système doit être adapté aux espaces déjà créés.

Nous analyserons le cas de l'application étudiée avec Idrotermica FRANCO PASETTI, une entreprise basée dans la province de Mantoue (ITA), qui a construit une centrale de trigénération dans la municipalité d'Arbizzano, province de Varese (ITA).

L'installation du montant et le choix de la préfabrication

Le système, dans une partie spécifique, comporte des montants sur toute la hauteur du bâtiment de 12 mètres. En outre, le montant devait être positionné de manière à coïncider avec un petit espace entre deux bâtiments adjacents. La hauteur du montant et les espaces confinés ont rendu nécessaire la "préfabrication" du système montant/support en suivant les étapes ci-dessous.

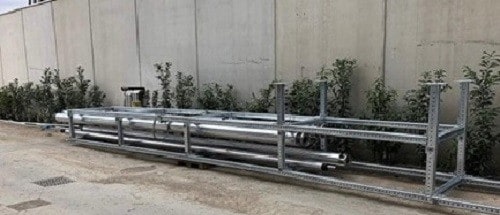

Le mât a d'abord été monté sur le support dans les zones libres du chantier, permettant un montage rapide et sûr pour les opérateurs.

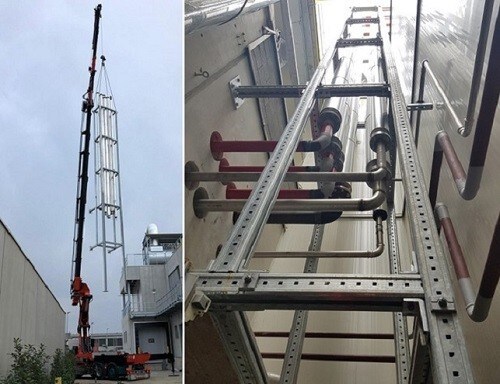

La partie "préfabriquée" du système a ensuite été mise en place et assemblée, en reliant les tuyaux au reste du système.

Le choix d'un système préfabriqué par rapport à un système traditionnel

La solution optimale a été trouvée en utilisant le système préfabriqué MIQ, qui présente plusieurs avantages par rapport aux supports traditionnels:

• Coûts de transport réduits grâce à la différence de poids entre le système de cadre et le système préfabriqué

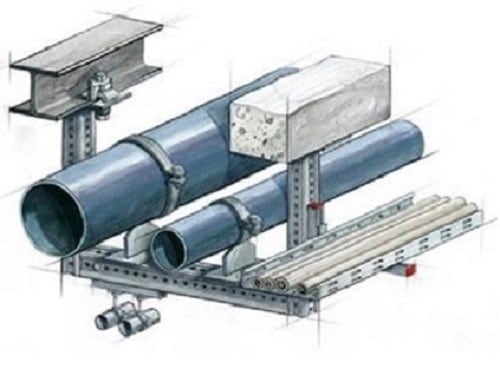

• Flexibilité d'utilisation, grâce à un profil en forme de boîte avec deux configurations différentes par côté, il est possible d'utiliser le système MIQ (pour les charges lourdes) en combinaison avec le système MQ (pour les charges moyennes).
• Montage rapide, car dans certains cas, le support préfabriqué permet de réduire de 75% le temps de construction par rapport aux systèmes traditionnels.

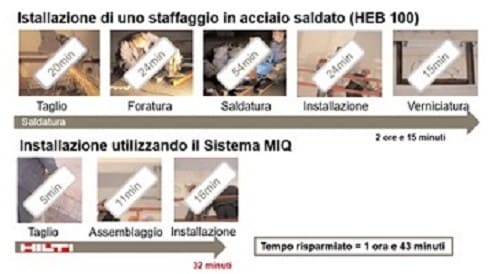

Ci-dessous un exemple de la différence des temps d'installation nécessaires pour la réalisation d'un support préfabriqué et un système soudé, où il est montré que pour un support en U traditionnel monté au sol il faut 2 heures et 15 minutes, alors que pour le même support préfabriqué il faut 32 minutes.
