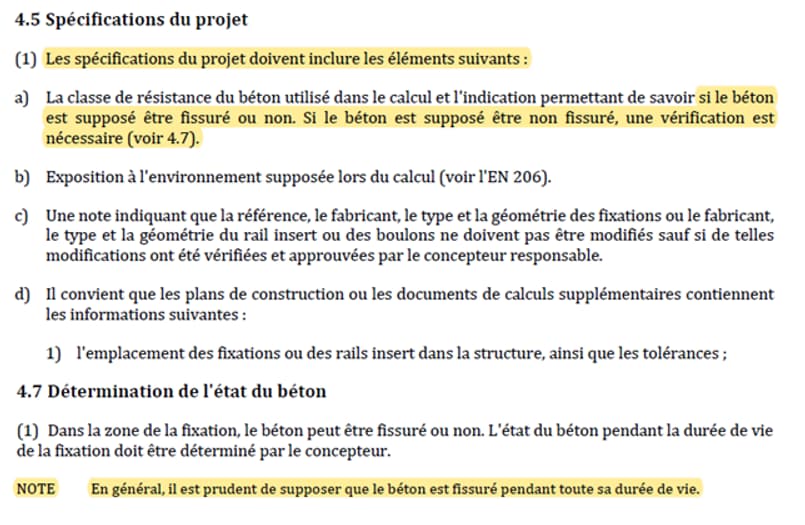

Wanneer het gaat om de veiligheid van betonbevestigingen, speelt de toestand van het basismateriaal een fundamentele rol en in dit verband behandelen twee bepalingen (4.5 Projectspecificaties en 4.7 Bepaling van de betontoestand) van het nieuwe deel van Eurocode 2 deze kwestie:



In de rest van dit artikel zullen wij uitleggen hoe de toestand van dit basismateriaal kan worden bepaald, waarom u uiterst voorzichtig moet zijn wanneer u beton als ongescheurd beschouwt, hoe u de aanwezigheid van scheuren kunt vaststellen aan de hand van een eenvoudige berekening, en hoe u de juiste bevestigingssystemen kunt kiezen.

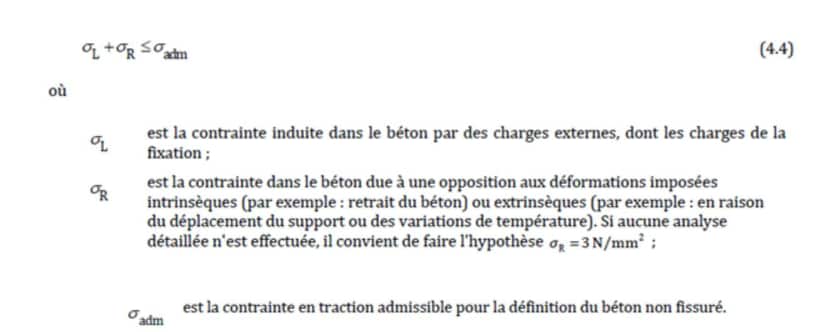

Moet ik mijn beton als gescheurd of ongescheurd beschouwen bij het bepalen van de deuvels? EN 1992-4 stelt in punt 4.7 (2) de volgende verificatieformule voor:




Onder dergelijke omstandigheden moet de door externe belastingen geïnduceerde spanning in het beton een constante compressiestatus hebben. Voor toepassingen op een drukwand kan voorgespannen beton als ongescheurd worden beschouwd, maar dit moet zorgvuldig worden gecontroleerd. Bovendien moeten bevestigingsmiddelen die aan seismische of brandomstandigheden worden blootgesteld, volgens EN 1992-4 9.2.2 en D.1 (2) een Europese technische productspecificatie hebben voor gebruik in gescheurd beton. Het is niet altijd gemakkelijk om vast te stellen of het basismateriaal niet-gescheurd beton is. Om te voldoen aan de Eurocode raden wij u daarom aan om bij de dimensionering van uw ankers altijd rekening te houden met gescheurd beton.

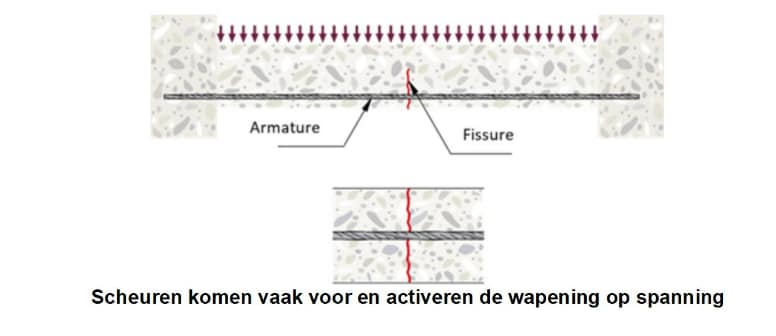

Maar... waarom speelt gescheurd beton zo'n belangrijke rol in de deuvelgrootte? Scheuren komen relatief vaak voor in constructies van gewapend beton. Daarom is versterking van het grootste belang. Als we de situatie nader bekijken, zien we dat de kans groot is dat de scheur die in de gewapende betonconstructie ontstaat, de wapeningsstaaf doorsnijdt, die ook de treksterkte van het gewapende betonelement waarborgt.



Anderzijds is het zeer waarschijnlijk dat het bevestigingsmiddel zich in de scheur bevindt. Daardoor zal de spanningsverdeling in het beton veranderen en de sterkte afnemen.

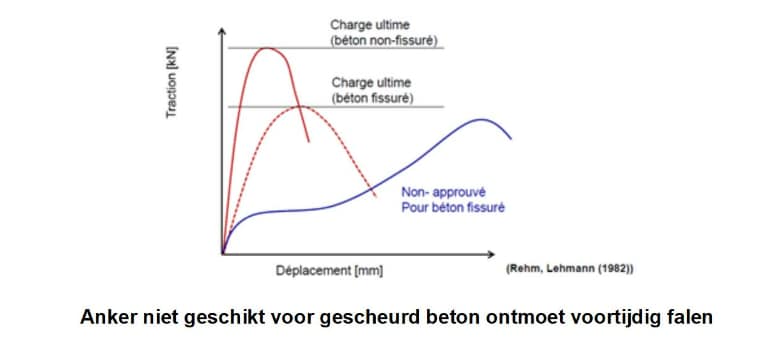

Het onderstaande diagram toont de belastings-verplaatsingscurven van een koppelgestuurd anker dat in spanning is getest in gescheurd beton. Het is duidelijk dat niet alle deuvels dezelfde kenmerken hebben. Als een ontwerp in gescheurd beton wordt uitgevoerd met een ongeschikt anker, bestaat het risico van voortijdig falen.



Volgens EN 1992-4 is de uittreksterkte van de betonnen kegel 30% lager dan bij ongescheurd beton. Belangrijker is dat het anker zich onvoorspelbaar kan gedragen als er geen prekwalificatie is: verzegelde bevestigingen kunnen hun breuksterkte verliezen en mechanische ankers die zijn ontworpen voor ongescheurd beton kunnen loskomen onder zeer lage trekbelastingen.


Hoe moeten deuvels in gescheurd beton worden gedimensioneerd? Selecteer gewoon gescheurd beton onder het kopje basismateriaal in onze software! PROFIS Engineering toont automatisch de deuvels die geschikt zijn voor gescheurd beton en neemt de ontwerpeisen voor gescheurd beton mee in uw berekening.


Welke pin moet ik gebruiken? Bij het dimensioneren van deuvels in gescheurd beton is het mogelijk te blijven voldoen aan EN 1992-4, maar dit schept extra eisen ten aanzien van de deuvelsterkte. Hilti biedt een breed assortiment ankers met uitstekende prestaties in gescheurd beton (bijv. HST3 en HIT-HY 200-A). In het algemeen kunt u in de ETE-goedkeuring van het anker gemakkelijk nagaan of het geschikt is voor gescheurd beton (vergeet natuurlijk niet dienovereenkomstig te ontwerpen).
