Het is altijd moeilijk om het juiste product te kiezen voor een bepaalde toepassing. Ontwerpers kunnen moeite hebben met de keuze van het juiste anker. Dit artikel geeft meer duidelijkheid over de parameters waarmee rekening moet worden gehouden bij het specificeren van een bevestigingsmiddel en hoe de Profis Engineering software de gebruikers helpt om de perfecte match te vinden.

In dit artikel, hopen we de volgende vraag te beantwoorden. Hoe selecteer je het juiste anker voor de juiste toepassing?

Dit is het dilemma waarmee bouwkundig ingenieurs worden geconfronteerd wanneer zij moeten beslissen welke bevestiging zij moeten gebruiken voor de juiste structurele grondplaatverbinding. Fabrikanten van ankers hebben een breed assortiment, wat een uitdaging kan zijn voor ontwerpers, omdat zij een lijst van oplossingen op het scherm zien zonder een eenvoudige manier om de verschillen te begrijpen, afgezien van de vele goedkeuringen die elk van deze ankers heeft.

Elk van deze ankers zal voldoen aan meerdere structurele voetplaattoepassingen, en het leren van elk van hen kan een steile leercurve zijn; het specificeren van het verkeerde anker voor een specifieke structurele grondplaatverbinding kan verstrekkende gevolgen hebben.

Wij hebben feedback ontvangen van deskundigen uit de sector die dit bevestigen, voortdurende veranderingen tussen bouwplaatsen en ontwerpbureaus, overtollig aantal ankers, te grote grondplaten, en ten slotte geïnstalleerde ankers zonder de juiste goedkeuringen voor de vereiste grondplaattoepassing (denk na over hoe deze bevestiging voldoet aan seismische, schok-, dynamische, nucleaire eisen).

In dit artikel zullen wij meer duidelijkheid verschaffen over de onderwerpen waarmee rekening moet worden gehouden vóór de ontwerpfase.

Sommige projecten vereisen misschien extra goedkeuringen of productkenmerken dan de anderen, zelfs voor dezelfde toepassingen. Bijvoorbeeld:

• De toepassingen bij snelwegen, spoorwegen en bruggen zullen meer aan milieu-omstandigheden worden blootgesteld dan woon-/commerciële gebouwen en dat zal leiden tot meer corrosiebestendige materialen. (b.v. roestvrij staal)
• Voor industriële installaties, olie- en gasprojecten en elektriciteitscentrales kunnen andere goedkeuringen vereist zijn dan voor andere projecten. (b.v. vereiste vermoeidheidsgoedkeuring voor straalturbines, installatie van robots, andere).
• Voor kerncentrales zijn geheel andere goedkeuringen/certificaten vereist dan voor de andere projecttypes.
• Snelwegtunnels zijn zeer corrosieve plaatsen, waar vaak corrosiebestendige (HCR) materialen nodig zijn.
• Infrastructuurprojecten worden gewoonlijk ontworpen met een levensduur van 100 jaar; daarom worden ook ankers geacht dezelfde duurzaamheid te hebben.

Elke toepassing stelt andere eisen, afhankelijk van een aantal parameters, en daarom moeten ontwerpers oppassen niet voor elke toepassing hetzelfde anker te kiezen. Een anker dat perfect geschikt is voor een specifieke toepassing, voldoet misschien niet aan de kritieke vereisten van een andere toepassing. Wij zullen de belangrijkste criteria voor de ankerselectie met u doornemen:

Boorrichting: Onmiddellijke belasting is essentieel voor bovengrondse en balk-aan-muur toepassingen, terwijl dit niet zo belangrijk is voor kolommen. Voor langzaam uithardende lijmen is gedurende lange tijd speciale apparatuur nodig (b.v. een schaarlift, een draagbare kraan, enz.) om de balk of MEP-installatie te stutten gedurende de uithardingstijd; daarom wordt door de installateurs meestal de voorkeur gegeven aan mechanische bevestigingsmiddelen.

Belastingsomvang: Bij zwaar belaste voetplaten moet onder meer rekening worden gehouden met de uiteindelijke belastingscapaciteit, een groot diameterbereik en flexibele inbeddingsdiepteopties. Bijvoorbeeld, primaire kolommen, telecommunicatietorens en kranen worden zwaar belast, wat leidt tot grote diameters (>M24) en grotere inbeddiepten. Bovendien zal de installateur de gaten misschien met diamantboren moeten boren omdat het moeilijk zal zijn om hamerboren te gebruiken voor deze diameters, vooral in zwaar gewapende betonnen elementen. Samenvattend, ontwerpers geven de voorkeur aan het gebruik van chemische bevestigingsmiddelen met ultieme hechtingscapaciteit voor diamantboringen voor deze toepassingen.

Belastingstype: Dynamische ankerportefeuilles hebben waarschijnlijk de voorkeur voor vermoeiingsrelevante toepassingen (bijv. robots, zwenkkranen, straalturbines, bovenleidingsystemen in spoorwegtunnels) om de bevestigingsmiddelen te ontwerpen op basis van dynamische belastingen volgens EOTA TR061. Een soortgelijke aanpak geldt voor seismische verankeringsportfolio's in landen met een hoge aardbevingsactiviteit.

Aantal verankeringen: Eenvoudige en betrouwbare installatie is belangrijker, vooral wanneer sommige toepassingen meerdere bevestigingspunten vereisen (bijv. relingen, handrails, MEP-toepassingen). Voor deze toepassingen bieden wij oplossingen die de productiviteit positief kunnen beïnvloeden, bijv. adaptieve momentsleutel, automatische reiniging met een holle boor, en ankers die niet gereinigd hoeven te worden.

Corrosie: Sommige toepassingen kunnen in meer corrosieve omgevingen zijn. Adviseurs kunnen bijvoorbeeld een roestvrij stalen portefeuille voor gevels eisen, terwijl het bij sommige industriële installaties, snelwegtunnels en zelfs overdekte zwembaden kan gaan om hoog corrosiebestendige (HCR) materialen.

Tussenruimte / randafstand: Leuningen, hekken, gevels en andere soortgelijke elementen hebben mogelijk striktere beperkingen wat betreft afstand en randafstand dan andere toepassingen. Ontwerpers kunnen materiaalkosten en installatietijd besparen door de grenzen van de ankers op te zoeken en de beugels dienovereenkomstig te optimaliseren.

Tijdelijke bevestigingen: Het type structurele grondplaten in deze projecten vereist vaak meer flexibiliteit, herbruikbaarheid en gemakkelijk te demonteren ankers (d.w.z. respectievelijk stempels, bekistingen en kranen), naast enkele snel uithardende bevestigingsoplossingen die samen een ononderbroken voortgang van de werken mogelijk maken.

Als u zo ver bent gekomen, vraagt u zich misschien af hoe HILTI u hierbij en bij uw dagelijkse werk kan helpen? Wij raden u aan de nieuwe Smart Baseplate Selector op PROFIS Engineering te gebruiken (linker ontwerptabblad). Deze nieuwe tool zal tot 3 verankeringsoplossingen opsommen op basis van de regio van de ontwerper, het projecttype en de toepassingsselecties met een uitgebreide technische uitleg voor deze aanbevelingen:

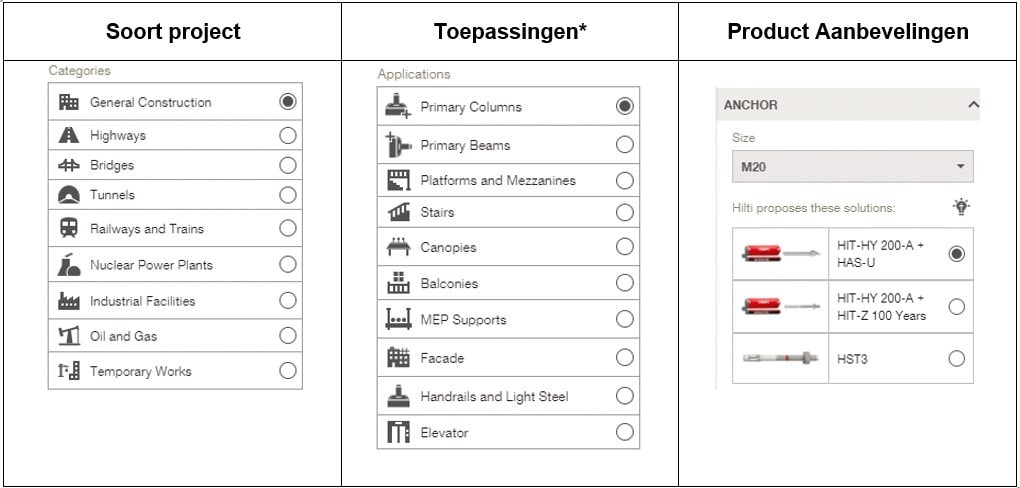

Afbeelding 1 - Smart Baseplate Tool Workflow

 * De lijst met toepassingen varieert naargelang de selectie van het type project/categorie

Het is ook mogelijk om de redenen achter de productkeuzes te zien door rechtsboven op 'het lampje' te klikken. Vervolgens toont PROFIS Engineering de mogelijke toepassingsvereisten en de overeenkomstige ankerkenmerken.

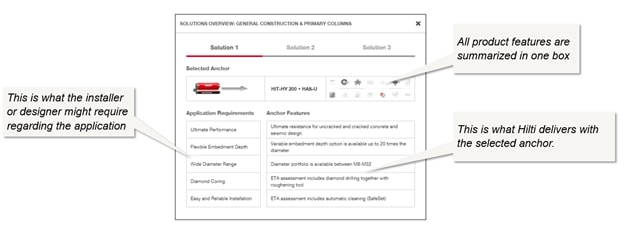

Afbeelding 2 - Tabel met potentiële toepassingseisen en overeenkomstige ankerkenmerken

Kortom, de enorme mogelijkheden die van invloed zijn op elke structurele baseplate-toepassing en de daaruit voortvloeiende selectie van ankeroplossingen kunnen ontmoedigend zijn en veel tijd in beslag nemen om te leren. Na maanden van onderzoek en samenwerking met interne en externe experts in de industrie zoals u, hopen we dat dit nieuwe hulpmiddel, Smart Baseplate Selector, u in staat zal stellen snel de beste ankeroplossing te kiezen voor uw meest complexe of alledaagse structurele baseplate verbindingen.
