Naast het testen van brandblussystemen in overeenstemming met gevestigde testnormen zoals EN1366-3 of ASTM E814/UL1479, zijn er specifieke aanvullende eisen voor het testen van kunststof en metalen buizen, afhankelijk van het beoogde gebruik. Het is daarom belangrijk om ervoor te zorgen dat de voorgestelde brandblussystemen getest zijn met de juiste "pipe end conditions". Dit is belangrijk omdat dit het toepassingsgebied van een product definieert voor speciale leidingsystemen in een gebouw, zoals verwarmingssystemen, drinkwatersystemen of afvalwatersystemen. Dit punt wordt vaak over het hoofd gezien of genegeerd bij het installeren van brandstopsystemen voor specifieke toepassingen in leidingen.





De context


In de praktijk zijn leidingsystemen heel verschillend vanuit het oogpunt van brandstops. Verwarmings- of drinkwaterleidingen staan onder druk en zijn niet geventileerd, wat betekent dat het "gesloten" leidingsystemen zijn. Open of geventileerde leidingsystemen zijn rioolsystemen of toiletten.
Of een systeem open of gesloten is, kan een enorme invloed hebben op het testen van het brandblussysteem. De druk en gasstroom zijn heel verschillend tussen deze twee soorten systemen. In een open leidingsysteem hebben de gasstroom en de verspreiding van vuur en warmte naar andere compartimenten in een gebouw een duidelijke invloed op de prestaties en brandwerendheid van een product. Meer specifiek worden temperatuur- of isolatiecriteria beïnvloed.

De verschillen tussen open en gesloten systemen in de eerste brandwerendheidstesten waren te belangrijk om niet in een testnorm te worden opgenomen. Daarom hebben de opstellers van de normen duidelijke vereisten gedefinieerd voor de brandbeveiliging van open en gesloten systemen in de tests.



Hoe worden de tests uitgevoerd?


De verschillende gebruiksdoeleinden van leidingen betekenen dat er verschillende eisen zijn voor de configuratie van het uiteinde van de leiding tijdens een test. De methode voor het testen van brandblussystemen met pijpsystemen voor geventileerde en gesloten systemen wordt gedifferentieerd door het aansluiten of loskoppelen van het pijpsysteem aan de blootgestelde en/of niet-blootgestelde zijde van de testopstelling.

De normen en de testtaal bevatten enkele belangrijke uitdrukkingen die correct moeten worden begrepen wanneer er over de configuratie van het buisuiteinde wordt gesproken:
Gesloten systeem => aangesloten
Open systeem = ontlucht => niet aangesloten

Bij brandtesten volgens EN1366-3 worden de volgende afkortingen gebruikt voor de verschillende pijpuiteindeconfiguraties (zie Fig.1):
U = niet aangesloten = open
C = aangesloten = gesloten
U/U betekent niet aangesloten (open) aan beide zijden van de oven
C/U = binnen afgedekt, buiten niet afgedekt
U/C = binnen zonder deksel, buiten met deksel
C/C = stekker aan beide zijden

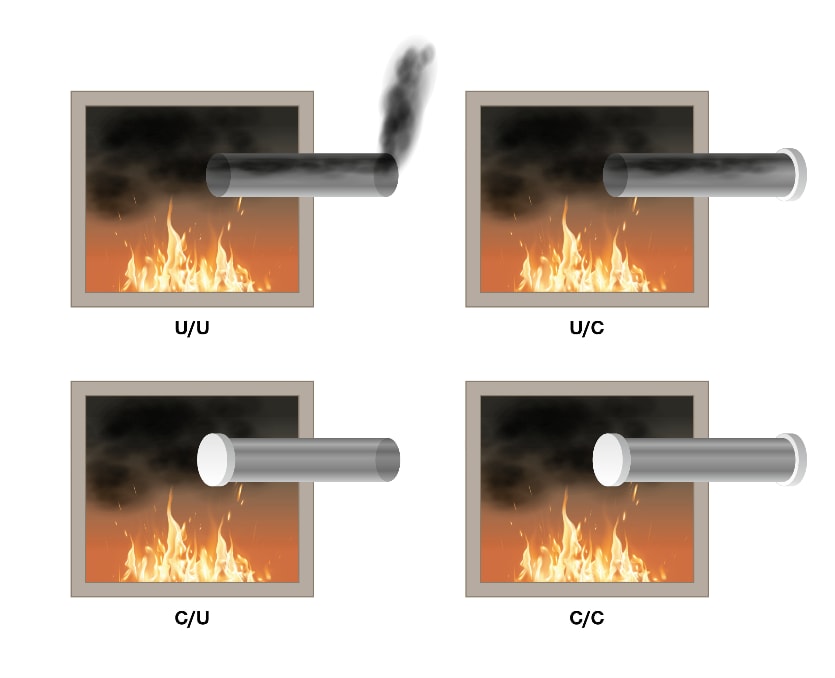

Figuur 1: scenario met en zonder stekker in een brandtest

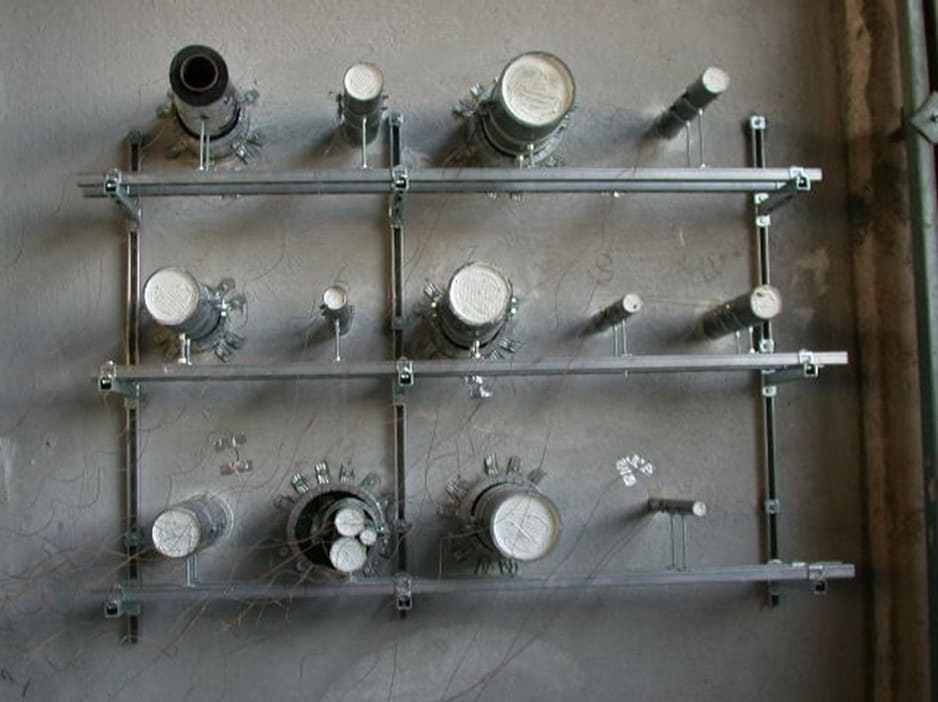

Figuur 2: test van niet-afgesloten leidingen buiten een oven (foto: Hilti)

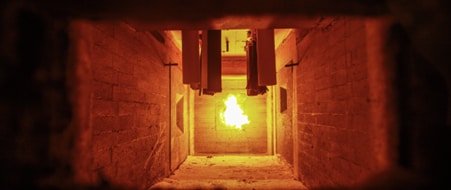

Figuur 3: brandtest van een afgesloten leidingsysteem (foto: Hilti)


De situatie van een open leidingsysteem wordt beschouwd als het slechtst denkbare scenario. Het drukverschil en de verspreiding van vuur en hitte zijn extreem. Daarom omvatten de U/U-tests alle andere situaties. De exacte dekking van de geteste configuraties wordt weergegeven in de onderstaande tabel (Fig.2).




Figuur 3: Dekking van geteste configuraties aan buisuiteinden


Brandblussystemen die bedoeld zijn voor utiliteitsbouw en voldoen aan de eisen van de Europese norm EN 1366-3 moeten voldoen aan nationale en Europese bouwverordeningen. Voor leidingen variëren de nationale eisen over het algemeen tussen 30 en 180 minuten specifieke brandwerendheid, in de classificatiecategorieën E (integriteit) en I (isolatie). Naast deze basisclassificatie wordt de brandwerendheid van buizen ook bepaald door het type afsluiting aan het uiteinde van de buis (zie Figuren 3 en 4).




Figuur 4: Uitleg van pijpuiteindeconfiguraties in de EN-classificatie

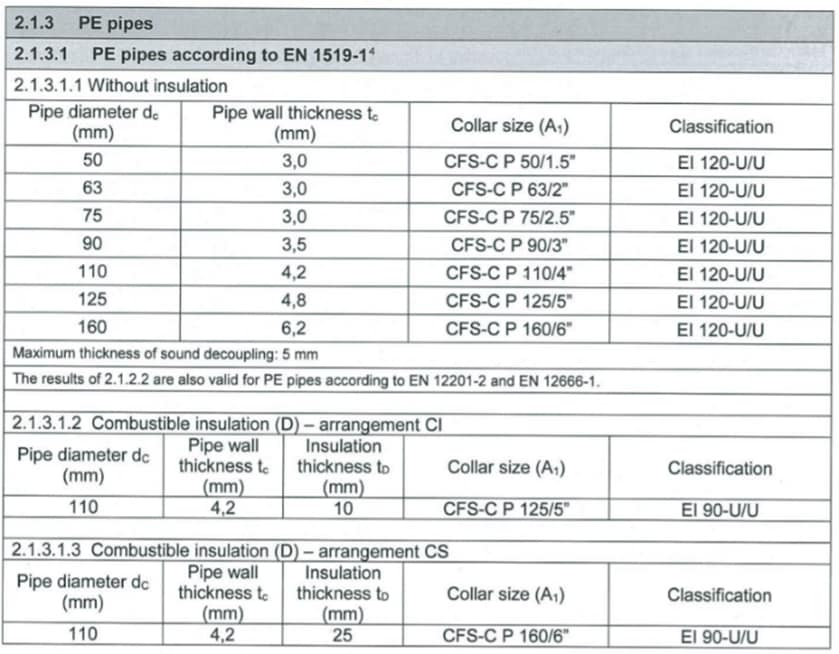

Figruur 5: Voorbeeld uittreksel van ETA-10/0404 Hilti Firestop Collar CFS-C P met relevante U/U classificaties voor specifieke leidingtypes gebruikt in specifieke open/geventileerde leidingsystemen.


In het ASTM / UL-testregime wordt in de UL-lijst specifiek verwezen naar de geteste configuraties van de pijpeinden. In de richtlijnen van de testnorm staat "De afzonderlijke uiteinden van doorvoeringen aan de blootgestelde zijde afstoppen of anderszins afdichten. Wanneer het doorvoersysteem een gesloten systeem is dat in de praktijk niet wordt geventileerd of openstaat voor de atmosfeer, moet het doorvoersysteem aan de niet-blootgestelde zijde worden gedicht of anderszins afgedicht".


Het toepassingsgebied dat bepaalt of het brandstopproduct kan worden gebruikt in een geventileerd leidingsysteem (afvoer, evacuatie of ventilatie) of in een gesloten systeem (proces of toevoer) wordt gegeven in het relevante UL-systeem en biedt duidelijke richtlijnen voor ingenieurs en bestekschrijvers.


Brandstopoplossingen en goedkeuringen

Als fabrikant streeft Hilti naar een breed scala aan goedkeuringen voor zijn producten. Het testen van brandstoppende producten en systemen voor pijpleidingtoepassingen is zeer complex. Pijptypes, pijpdiameters, gestandaardiseerde en niet-gestandaardiseerde pijpen zijn slechts enkele van de belangrijke parameters waarmee rekening moet worden gehouden. De kwestie van gesloten of open leidingsystemen, die in testnormen worden toegepast als configuraties met pijpeinden, vormt een extra uitdaging, niet alleen voor het testen, maar ook voor het onderzoek naar en de ontwikkeling van brandvertragende producten met hoge prestaties.

Typische producten voor toepassingen in pijpleidingen zijn brandstopklemmen en -wikkels voor brandbare kunststofpijpen en brandwerende acrylkitten met minerale wol als vulling voor onbrandbare metalen pijpen.

Toch is de ene brandstopmanchet niet noodzakelijk gelijk aan de andere. De prestaties van een brandstopproduct voor kunststofleidingen zijn sterk afhankelijk van de hoeveelheid en de kwaliteit van de opzwellende inlage. Dit kan direct worden afgeleid uit het toepassingsgebied in de goedkeuring, die bepaalt of een klem ook toepasbaar is voor kritische open leidingsystemen (U/U) of "alleen" voor gesloten leidingsystemen.

De Hilti CFS-C P brandbeveiligingsklem en de Hilti CFS-C EL eindeloze brandbeveiligingsklem zijn twee zeer goede voorbeelden van een getest breed toepassingsgebied. Beide klemmen hebben talrijke U/U-tests doorstaan en kunnen daarom ook worden gebruikt in veel open leidingsystemen zoals rioleringen.

De eindloze klem is speciaal ontworpen voor gebruik in open leidingsystemen. Zelfs speciale toepassingen zoals pneumatische distributiesystemen of leidingen in gecentraliseerde vacuümreinigingssystemen vallen hieronder.

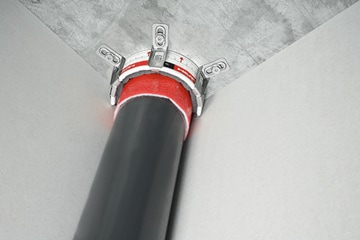

Hilti Eindloze Klem CFS-C EL: speciaal ontworpen voor open buissystemen U/U

Gebrek aan kennis bij technici kan leiden tot niet-conforme installaties

Veel ingenieurs hebben een gebrek aan kennis over pijpeindconfiguraties en als gevolg daarvan specificeren en selecteren ze niet-goedgekeurde systemen bij het ontwerpen van leidingsystemen in een gebouw. Training over dit onderwerp wordt steeds belangrijker om het risico van branduitbreiding in gebouwen te verminderen en de brandwerendheid van beoordeelde muren en vloeren te behouden.

Daarnaast geven veel installateurs er de voorkeur aan om de goedkoopste brandstopproducten te gebruiken voor toepassingen in leidingen, zonder na te gaan of deze wel gebruikt kunnen worden voor een specifiek leidingsysteem. De goedkoopste brandstopbeugels zijn niet altijd de meest geschikte producten voor veel toepassingen met pijpwerk.

Daarom moeten bestekschrijvers een goede kennis hebben van de goedkeuring om de meest geschikte oplossingen op te nemen in de vroege plannings- en ontwerpfasen. Dit voorkomt installatie- en inspectieproblemen later in het project. Een vroegtijdige controle van het goedkeuringsdocument om bijvoorbeeld vast te stellen welke U/U-configuraties getest zijn, zal veel problemen vanaf het begin oplossen.

Hilti biedt wereldwijd speciale engineeringdiensten om planners en ontwerpers te ondersteunen in de vroege specificatiestadia. Daarnaast leveren we speciale documentatiesoftware, waardoor we de voorkeurspartner zijn voor alle planners en werktuigbouwkundig ingenieurs.
