Het ontwerp van het systeem en de ondersteuningen wordt vaak bemoeilijkt door de volgende factoren:

- Hoge zwaartekrachtbelastingen die een adequaat ontwerp vereisen, niet alleen van het bevestigingssysteem, maar soms ook van de structuur die betrokken is bij het hanteren van de onderdelen van de installatie en de belastingen die optreden tijdens de werking ervan.

- Horizontale belastingen van verschillende entiteiten, voornamelijk veroorzaakt door het transport van vloeistoffen met verschillende temperaturen (stoom, glycolwater, recuperatiewater, condensatiewater), een probleem dat al in een vorig artikel werd behandeld.

- Besloten ruimten voor montage. Deze omstandigheid komt het meest voor in bestaande gebouwen, waar het systeem moet worden aangepast aan de reeds gecreëerde ruimtes.

De installatie van de staander en de keuze voor prefabricage

Het systeem heeft in één specifieke sectie staanders die de volledige hoogte van het 12 meter hoge gebouw beslaan. Bovendien moest de staander in overeenstemming met een kleine schacht tussen twee aangrenzende gebouwen worden geplaatst. De hoogte van de staander en de beperkte ruimte maakten het noodzakelijk om het staander/ondersteuningssysteem te 'prefabriceren' door de onderstaande stappen te volgen.

Eerst werd de mast op de beugel gemonteerd in de open ruimten van de bouwplaats, waardoor het voor de operators snel en veilig te monteren was.

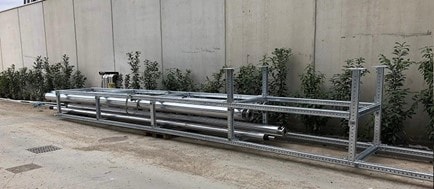

Figuur 1: geprefabriceerde support voor de mast

Vervolgens werd het "geprefabriceerde" deel van het systeem op zijn plaats gezet en geassembleerd, waarbij de buizen met de rest van het systeem werden verbonden.


Figuur 2: Installatie van de voorgemonteerde support

De keuze voor een modulair systeem in plaats van traditioneel timmerwerk

De optimale oplossing werd gevonden door het MIQ modulaire systeem te gebruiken, dat een aantal voordelen biedt ten opzichte van traditionele timmerdragers:

- Lagere transportkosten dankzij het gewichtsverschil tussen het timmer- en het modulaire systeem

- Flexibiliteit in gebruik: dankzij een doosvormig profiel met twee verschillende configuraties per zijde is het mogelijk om het MIQ systeem (voor zware lasten) te combineren met het MQ systeem (voor middelzware lasten).

- Snelheid van montage: in sommige gevallen kan het type dat wordt gemaakt met een modulair systeem de bouwtijd met wel 75% verkorten in vergelijking met traditionele timmersystemen.

Hieronder ziet u een voorbeeld van het verschil in montagetijd dat nodig is om een ontwerp te maken met een modulair systeem en een gelast systeem, waaruit blijkt dat een U-vormige timmerbeugel die op de vloer wordt gemonteerd 2 uur en 15 minuten duurt, terwijl hetzelfde ontwerp dat met een modulair systeem wordt gemaakt 32 minuten duurt.
Wilt u meer weten over het ontwerp van MIQ systemen? Bezoek de speciale sectie of stel een vraag rechtstreeks aan onze technici via de Community sectie.
