Indien er tussen de verankering (=ankerplaat) en de betonplaat vulplaatjes gebruikt worden, dient staalbreuk dan met of zonder hefboomsarm bekeken te worden? Aangezien die vulplaatjes los kunnen bewegen, zou ik dit in dezelfde categorie als een groutlaag beschouwen en dus wel een hefboomsarm in rekening brengen.

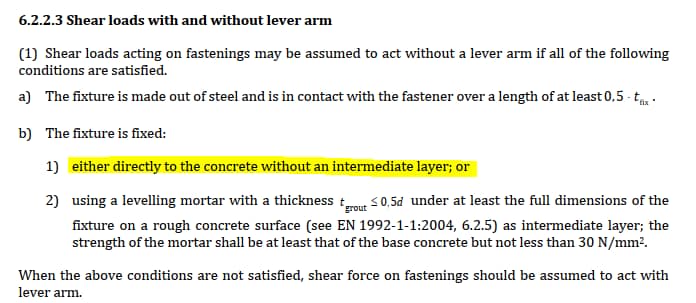

Zie ook het artikel uit de eurocode NBN EN 1992-4. Volgens mij zijn die vulplaatjes dan als intermediate layer te beschouwen. Ik heb het al met andere collega's besproken, maar we geraken het niet eens over deze kwestie. Is dit iets waarmee jullie al ervaring gehad hebben in het verleden?
Volgens de Eurocode is het voor het opheffen van de hefboomarm noodzakelijk om aan de drie genoemde criteria te voldoen. In uw geval is echter niet voldaan aan het ruwheidscriterium, aangezien de plaat glad is.
In onze Profis-software, die u kunt gebruiken om dit te controleren, houden we rekening met een mortel die de hefboomarm kan opheffen groter dan 30 N/mm², met een dikte van minder dan de helft van de diameter, zoals bepaald door de Eurocode.
Ik zal u in contact brengen met onze buitendienstingenieur als u nog vragen hebt.
