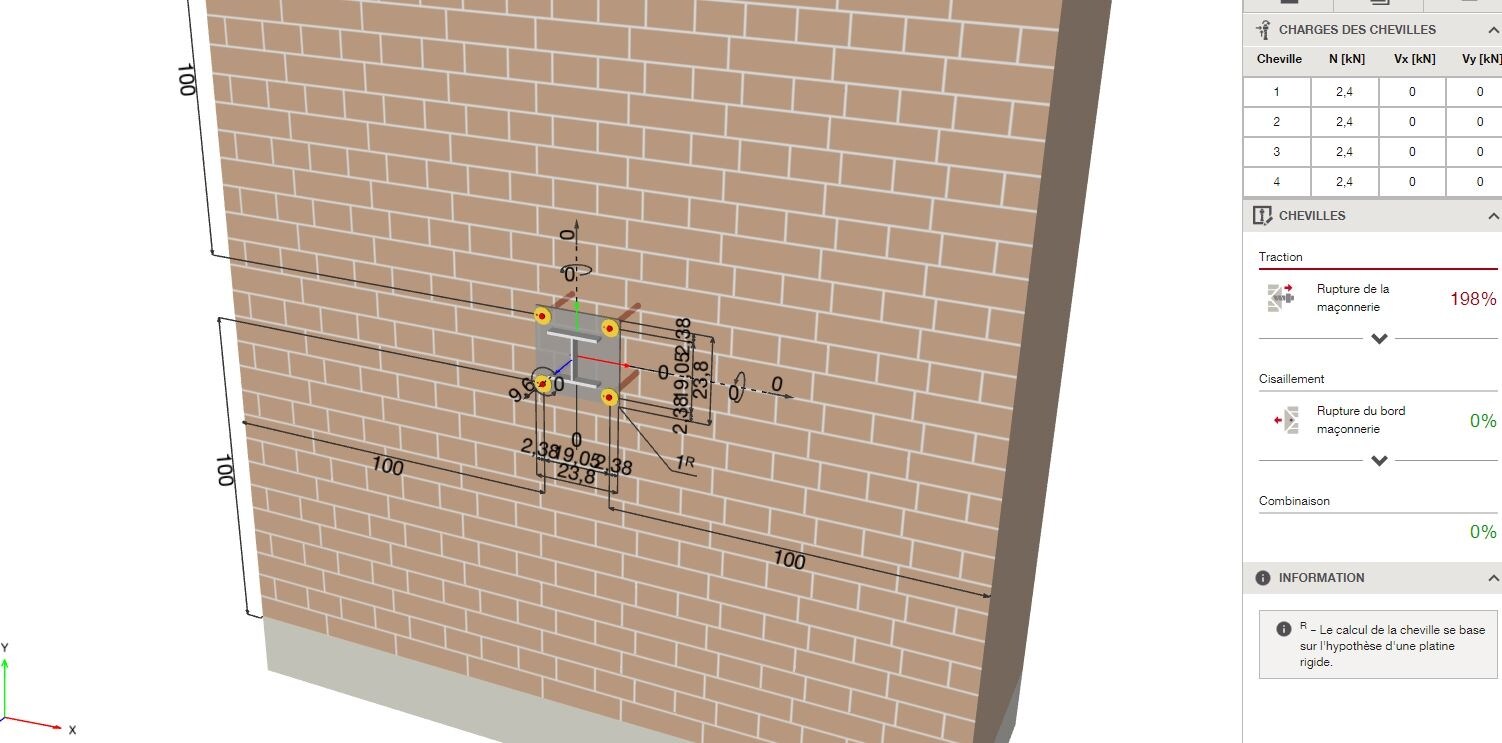

Dans Profis Engineering, je voudrais vérifier un ancrage de traction dans un mur refend en maçonnerie pleines. La charge maximale est limité par la rupture de la maçonnerie. Cependant, la profondeur d'ancrage est de maximum 16 cm. Peut-on dès lors définir une profondeur d'ancrage plus grande (1 m par exemple) afin de solliciter plusieurs briques à l'arrachement ? Egalement, pourquoi ne peut-on pas définir plus de 4 tiges dans cette configuration ?
Bonjour,
Vous pouvez définir une profondeur d’ancrage par vous-même, dans l’onglet « Cheville », dans la partie « Profondeur d’implantation ».
Et ainsi vous pourrez définir une profondeur d’ancrage différente de celle optimisée par le logiciel en changeant le « 400mm » par la longueur que vous souhaitez tester.
Toutefois, cette profondeur est limitée. Cette limite dépend de la brique, s’il y a utilisation d’un tamis ou non. Je vous invite à consulter l’ETE 13/1036 du scellement HY-270 préconisé pour l’ancrage en maçonnerie, vous retrouverez toutes les limitations sur les profondeurs d’ancrage en fonction des maçonneries.
Par exemple, pour celle que vous avez sélectionné, la profondeur d’implantation maximale est de 30cm pour une tige filetée et 16cm pour une tige filetée avec un tamis.
Nous restons à votre disposition si vous avez des questions supplémentaires.
Hilti Belux Engineering Team
