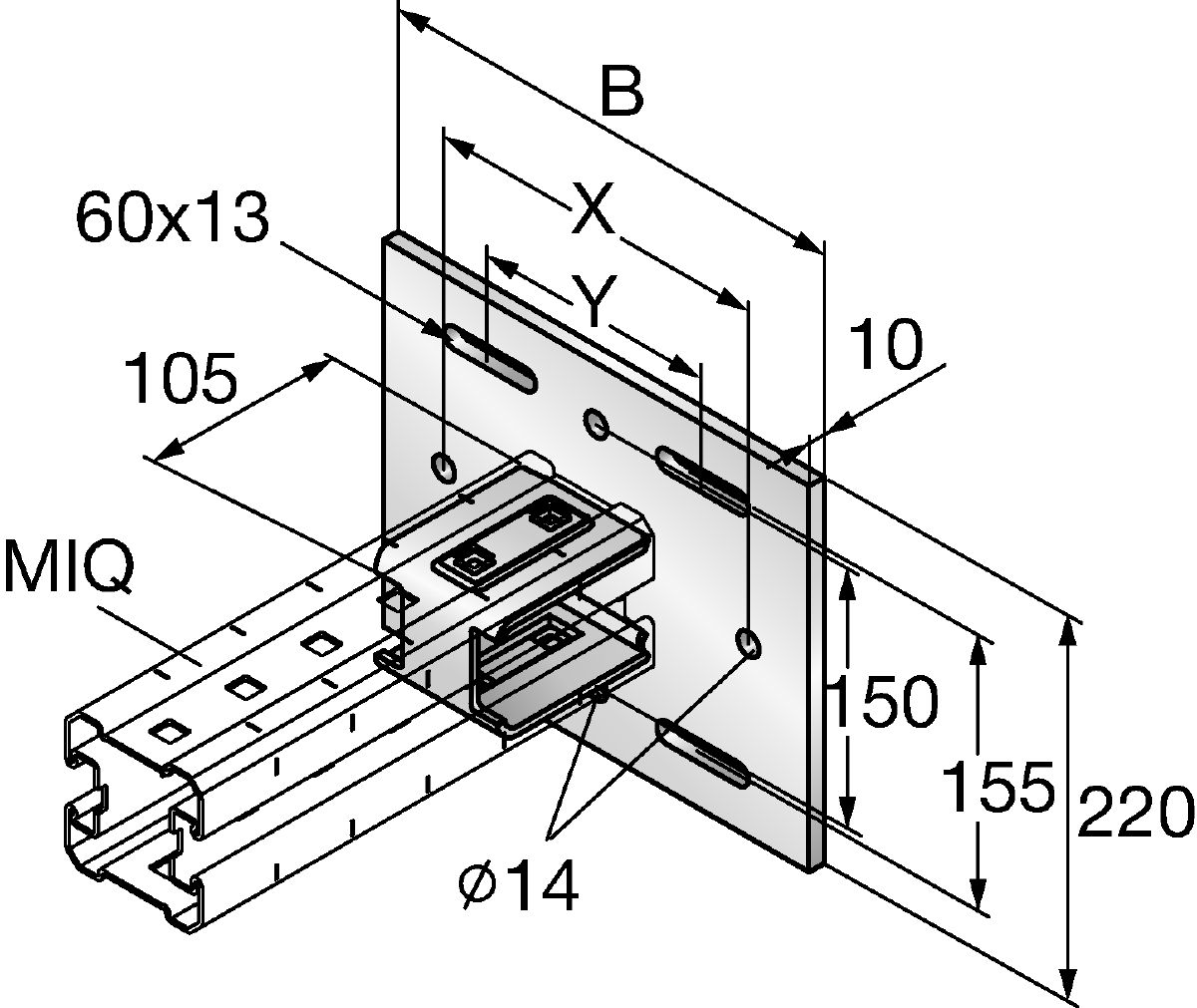

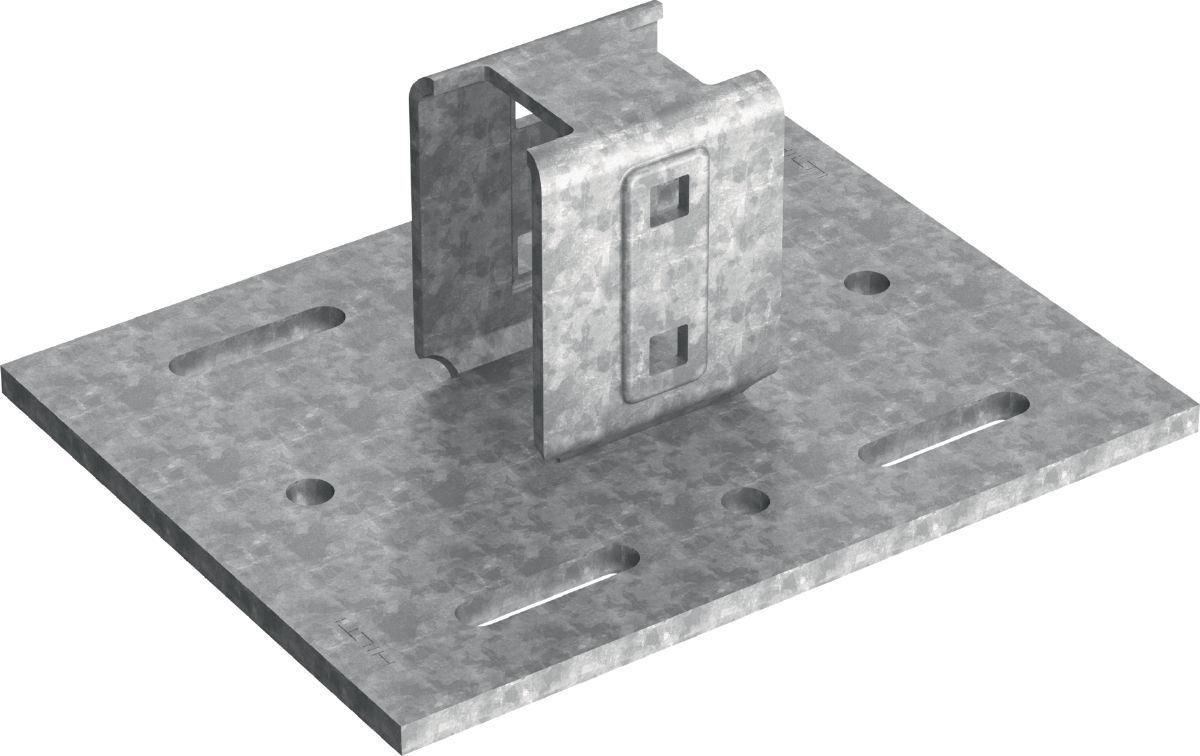

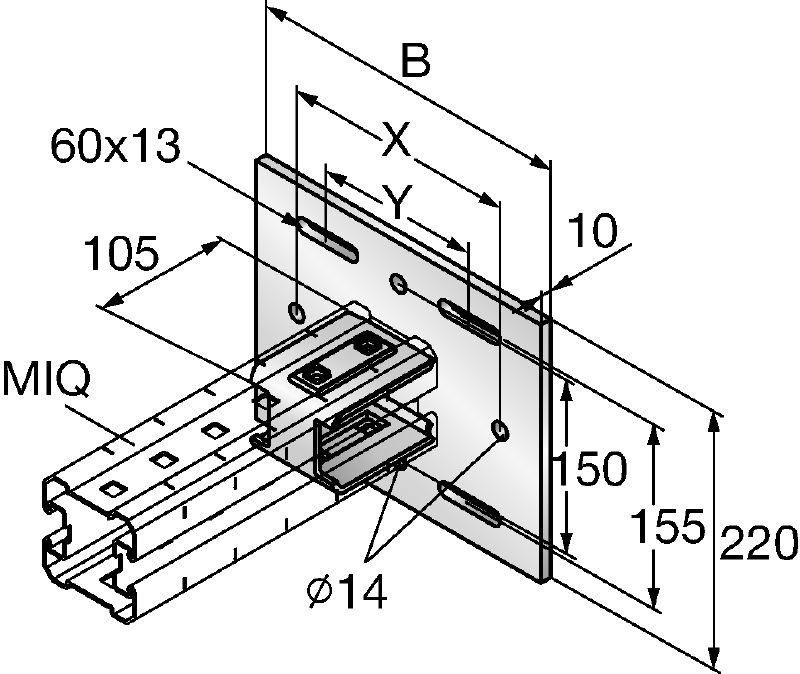

MIQC-S basisplaatverbinder
Thermisch verzinkte basisplaat voor het bevestigen van MIQ draagbalken aan staal voor zware toepassingen
- Materiaalsamenstelling: DD11 MOD - HN 547, S235JR - DIN EN 10025
- Oppervlakte-afwerking: Thermisch verzinkt 55 µmDIN EN ISO 1462
- Omgevingsomstandigheden: Buitenomgevingen, geringe tot matige vervuiling (C3 / C4 - laag)
Technische gegevens
Materiaalsamenstelling
DD11 MOD - HN 547, S235JR - DIN EN 10025
Oppervlakte-afwerking
Thermisch verzinkt 55 µmDIN EN ISO 1462
Omgevingsomstandigheden
Buitenomgevingen, geringe tot matige vervuiling (C3 / C4 - laag)
Documenten
Kenmerken en toepassingen
Kenmerken
- Ontworpen voor een groot bereik aan flensbreedtes
- Laag gewicht voor een gemakkelijkere installatie – geen hijstoestellen nodig
- Drillen of lassen niet nodig – voor een snellere en efficiëntere installatie
Toepassingen
- Onderdeel van een modulair systeem voor ondersteuning van kabelgoten, buizen en andere installaties
- Bevestiging van MIQ-90 draagbalken aan staalconstructies
- Zware consoles met steunbalken en U-structuren op staal
Zie de afzonderlijke artikelen voor informatie over goedkeuring of certificaten.
