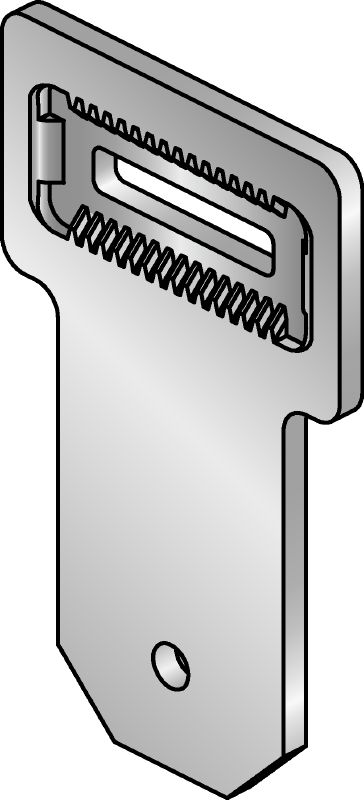

MIC-U-MA verbinder

Thermisch verzinkte meerhoekverbinder gebruikt met MIC-MAH-verbinders om MI-draagbalken onder een hoek aan elkaar te bevestigen

Materiaalsamenstelling: Verbinding: DD11 MOD - HN 547, S235JR - DIN EN 10025; tandplaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; bout: staalkwaliteit 8.8; moer: staalkwaliteit 8
Oppervlakte-afwerking: HDG: verbinding 55 µm - DIN EN ISO 1461; tandplaat, bout, moer 45 µm - DIN EN ISO 1461
Omgevingsomstandigheden: Buitenomgevingen, geringe tot matige vervuiling (C3 / C4 - laag)

Technische gegevens

Materiaalsamenstelling

Verbinding: DD11 MOD - HN 547, S235JR - DIN EN 10025; tandplaat: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; bout: staalkwaliteit 8.8; moer: staalkwaliteit 8

Oppervlakte-afwerking

HDG: verbinding 55 µm - DIN EN ISO 1461; tandplaat, bout, moer 45 µm - DIN EN ISO 1461

Omgevingsomstandigheden

Buitenomgevingen, geringe tot matige vervuiling (C3 / C4 - laag)

Aanspankoppel

84 Nm

Moersleutelmaat

19 mm

Documenten

Kenmerken en toepassingen

Kenmerken

Verbinder wordt met zelfborgende moeren geleverd om tegen trillingen te beschermen
Kan tot 5 mm worden versteld
Gesleutelde verbinding voor een optimale overbrenging van krachten en momenten
