Verankering van een voetplaat in seismische gebieden
Bevestigingssystemen voor aardbevingsgevoelige gebieden
Aardbevingen komen veel vaker voor dan we denken. Elke dag beeft de aarde wel ergens.
Ze kunnen niet enkel een zware tol eisen door het verlies van mensenlevens, maar kunnen ook grote schade aan gebouwen veroorzaken en een negatieve impact hebben op de economie.
Dit kan grotendeels beperkt worden door goede seismische bouwontwerpen en specificaties.

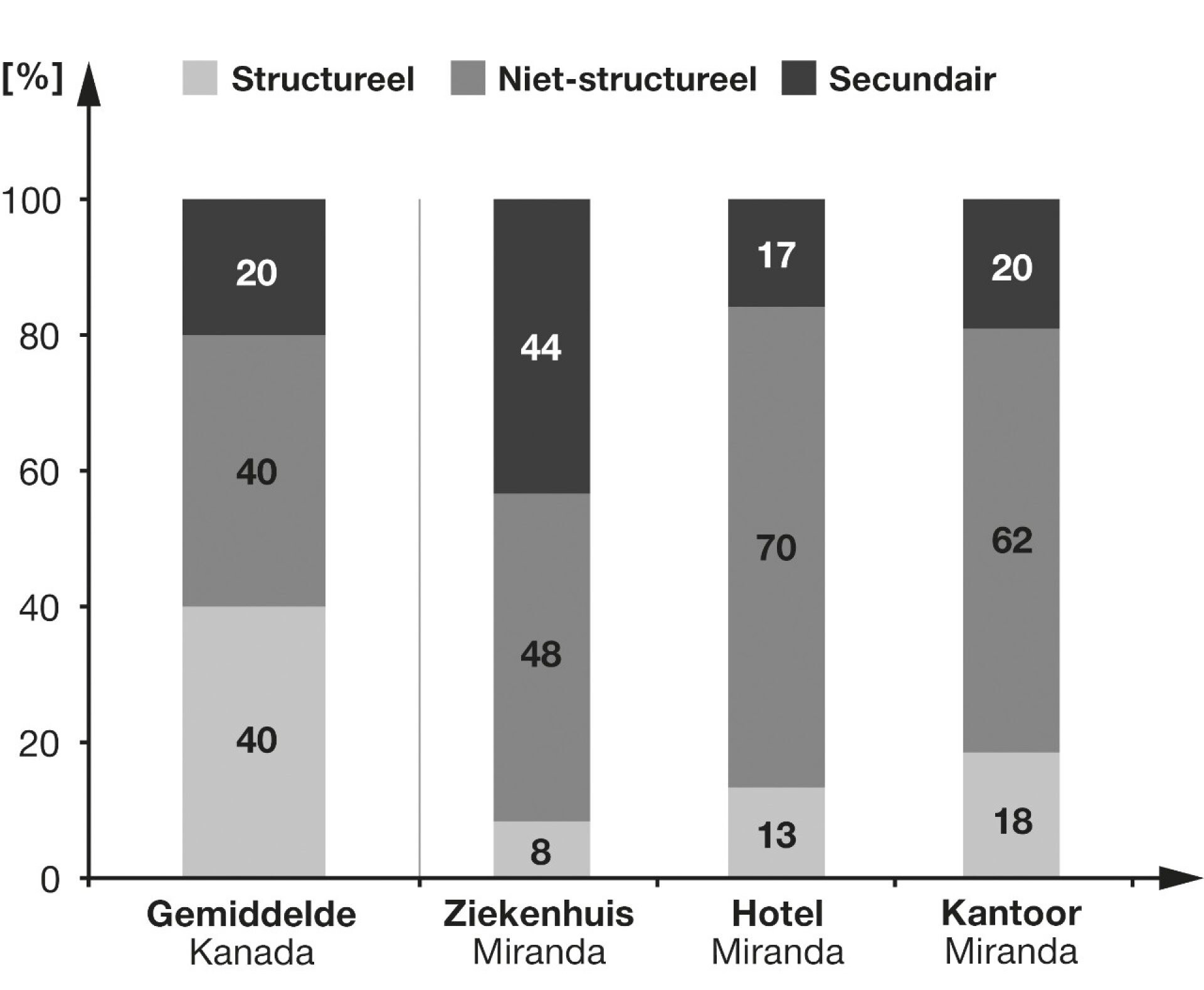

Het is belangrijk om in de designfase rekening te houden met het seismisch ontwerp voor zowel niet-structurele als structurele bouwelementen. Uit onderzoek blijkt dat tijdens een aardbeving de niet-structurele systemen in commerciële gebouwen de grootste schade oplopen.
Ga zelf aan de slag
Beschikbaar om te downloaden
Verankeringsontwerp voor seismische gebieden
Het Hilti ingenieursteam kan u helpen bij het ontwerp van uw ankersystemen. Neem voor meer informatie contact op met uw plaatselijke Hilti team.
Of u kunt ook onze Hilti PROFIS Anchor ontwerpsoftware gebruiken. Deze bevat gecertificeerde Hilti producten in 2D en 3D met relevante documentatie en specificaties.
Onze PROFIS Anchor software voert seismische berekeningen uit volgens EOTA TR 045. De software geeft drie ontwerpmogelijkheden voor de verankering van voetplaten in seismische gebieden:
Sterkteberekening
De verankering is berekend voor de last corresponderend met het vloeien van een taai component of, indien lager, de maximale last die kan worden overgebracht door het verbonden element.
Elastische berekening
De bevestiging is berekend voor de maximale last waarbij een elastisch gedrag van de bevestiging en de constructie wordt aangenomen
Berekening met voorwaarden over de taaiheid van de ankers
Het ontwerp van taaie staalbreuk vereist een anker geclassificeerd als zijnde taai. Deze benadering is alleen voor de trekcomponent toepasbaar en sommige bepalingen vereisen om te worden geobserveerd om te verzekeren dat het faalmechanisme staalbreuk zal zijn.
We hebben ook onze eigen onderzoeksresultaten in de PROFIS Anchor ontwerpsoftware opgenomen zodat u oplossingen kan vinden die verder gaan dan EOTA TR 045.
