Artikel #r6502279
Ontwerpen van staal-beton-verbindingen, inclusief ankerbevestigingen voor structurele grondplaten, handrails of andere bevestigingen in beton en metselwerk (handrail bevestiging, exclusief voor PROFIS Engineering Suite Premium)
Analyse van de basisplaatverbinding, inclusief versteviger, lassen, ankers en betoncontrole (exclusief voor PROFIS Engineering Suite Premium)
Ontwerpen van beton-beton-verbindingen, inclusief achteraf geplaatste wapeningsverbindingen en betonnen deklaag
Aanmaken van gedetailleerde, stapsgewijze ankerdesignrapporten met referenties van codes, berekeningen en formules.
Artikelnummers van ankers identificeren, mortelvolumes berekenen en materiaallijsten opstellen
Analyse van de volledige grondplaat

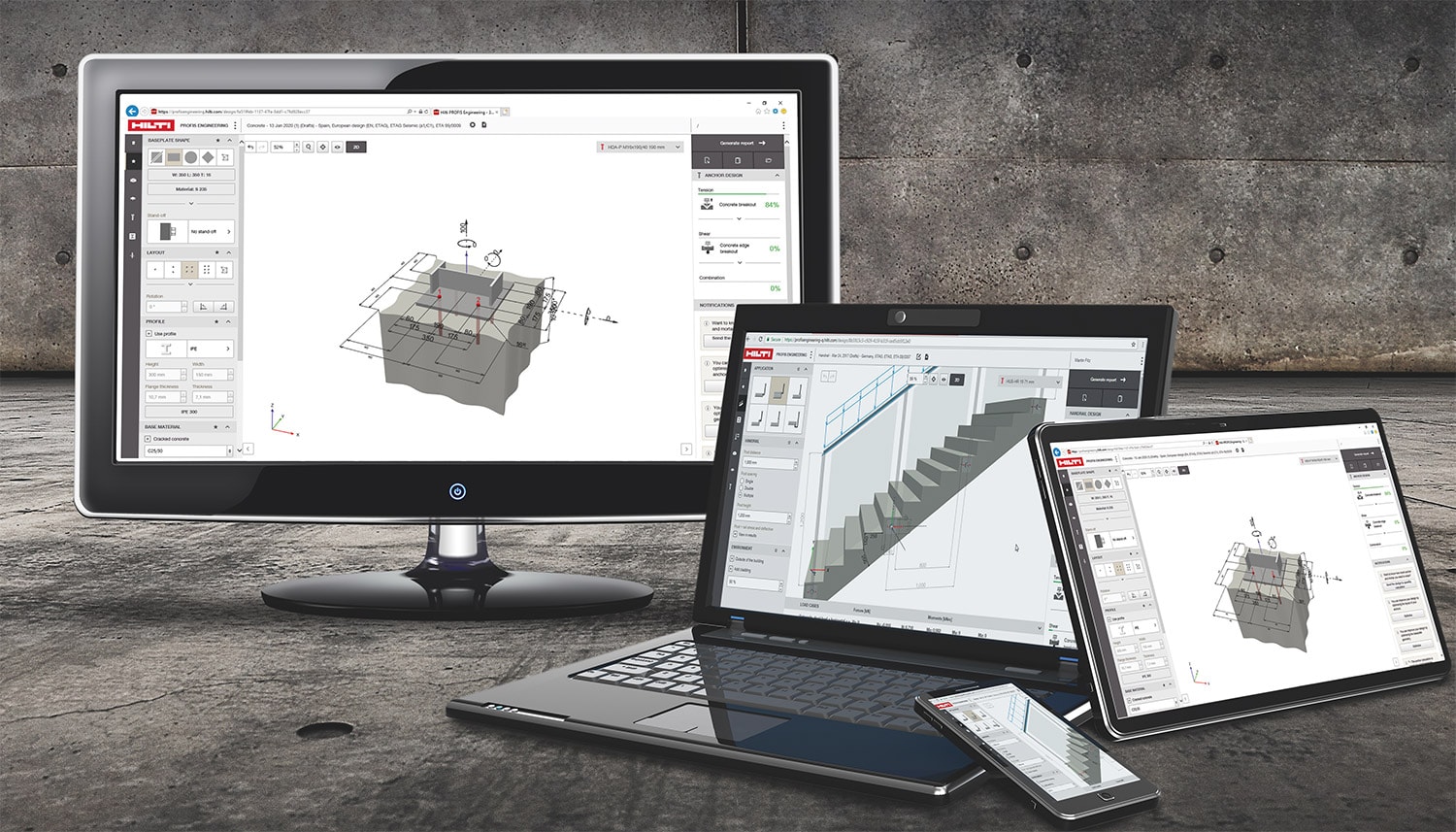

PROFIS Engineering Suite is een gebruiksvriendelijke, cloudgebaseerde software voor het snel en eenvoudig ontwerpen en analyseren van structurele verbindingen.
Niet enkel voor ankers. PROFIS ontwerpt, berekent en analyseert diverse bevestigingen voor staal op beton, beton op beton en staal op metselwerk. PROFIS doet dit ook voor volledige leuningen en grondplaten om tot oplossingen te komen die betrouwbaarder, kosteneffectiever en conform zijn. De software voorziet bij iedere specifieke toepassing ook opleiding zodat u het potentieel van PROFIS ten volle kunt benutten.
Krijg gemoedsrust wetende dat uw ontwerp automatisch zal voldoen aan de lokale normen en codes. Als toonaangevende fabrikant van ankers is het juist interpreteren en toepassen van codes onze belangrijkste doelstelling.
Door fouten tijdens de handmatige invoer moet het werk herdaan worden, wat kostelijk is. Doe het van de eerste keer goed door mogelijke belastingen te importeren uit structurele analysesoftware, meerdere belastingen tegelijkertijd te verwerken en nauwkeurige BIM/CAD-modellen te ontwikkelen.
Gebruik templates om verbindingen in enkele minuten te ontwerpen. Verlies geen tijd aan onderzoek. Laat de ankers bestuderen door PROFIS. En versnel de communicatie door het volledige team toegang te geven tot het meest recente bestand in de cloud.
Met onze technische opleiding voor standaard en geavanceerde toepassingen kunt u snel conforme ontwerpen maken, ongeacht of u nu een ervaren of net afgestudeerde ingenieur bent.

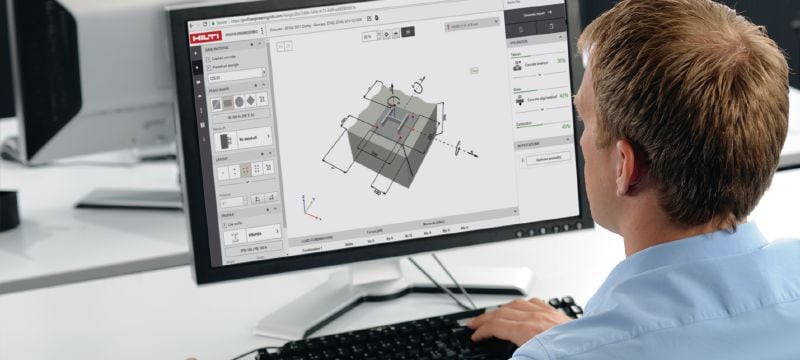

Gebruik templates voor het snel en precies ontwerpen van betonbevestigingen inclusief grondplaten, ankers, lasnaden en verstijvers. In één klik kunt u grondplaten analyseren via CBFEM en de stijfheid testen om na te gaan of het ontwerp of de belasting nog aangepast moet worden. Optimaliseer de bevestigingspunten en controleer de spanning en rek. PROFIS houdt rekening met de voorgestelde belastingen zoals seismische belasting en vermoeidheid en kan economische oplossingen vinden om te vermijden dat een verbinding breekt via extra verstevigingen. Een slim grondplaatontwerp vereenvoudigt het ontwerpproces.
Genereer een volledig verslag op maat met normreferenties, berekeningen, productinformatie en afbeeldingen.
Het is mogelijk betonelementen toe te voegen of uit te breiden bij werkzaamheden aan bestaande wapeningen of het ontbreken van wapeningsstaven. Plaats structurele betonverbindingen en controleer nadien de schuifweerstand op het contactvlak tussen het oude en het nieuwe beton.
Moet de lay-out of geometrie van uw PIR-ontwerp aangepast worden? Met PROFIS kunt u de diameter, inbeddingsdiepte en tussenafstand voor bestaande of achteraf geïnstalleerde betonstructuren eenvoudig bewerken.
Met PROFIS kan u achteraf geïnstalleerde pluggen dimensioneren en het contactvlak tussen de betonlagen die op verschillende tijdstippen gegoten werden controleren. Ga na of uw ontwerp uitsteeksels heeft of symmetrisch is en bepaal vervolgens de verschillende actiegebieden van de plug. U komt te weten of uw ontwerpen goed zijn dankzij de intuïtieve 3D grafieken die tonen hoe spanningen variëren doorheen de verbinding.
Klaar voor installatie? PROFIS heeft u al veel tijd bespaard door de lay-out te optimaliseren.

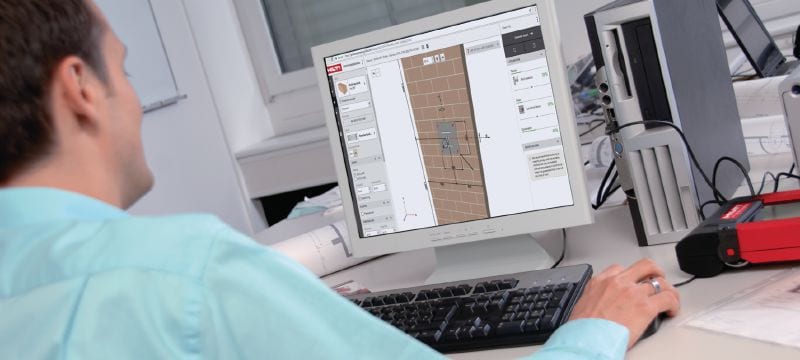

PROFIS Engineering Suite kan u helpen bij het nauwkeurig ontwerpen van grondplaatverbindingen door middel van ankers geschikt voor metselwerk. Win tijd dankzij de intuïtieve templates die on-site gegevens combineren met factoren zoals toelaatbare spanning en schuifkrachten en ondertussen rekening houden met een vermindering van de belasting en de geometrische eisen.
Kies uit diverse afmetingen en soorten steen, beton of metselwerk, pas hun lay-out aan en bepaal welke specie aanwezig is. U kan zelfs uw eigen templates creëren om de ontwerptijd bij gelijkaardige projecten in te korten.

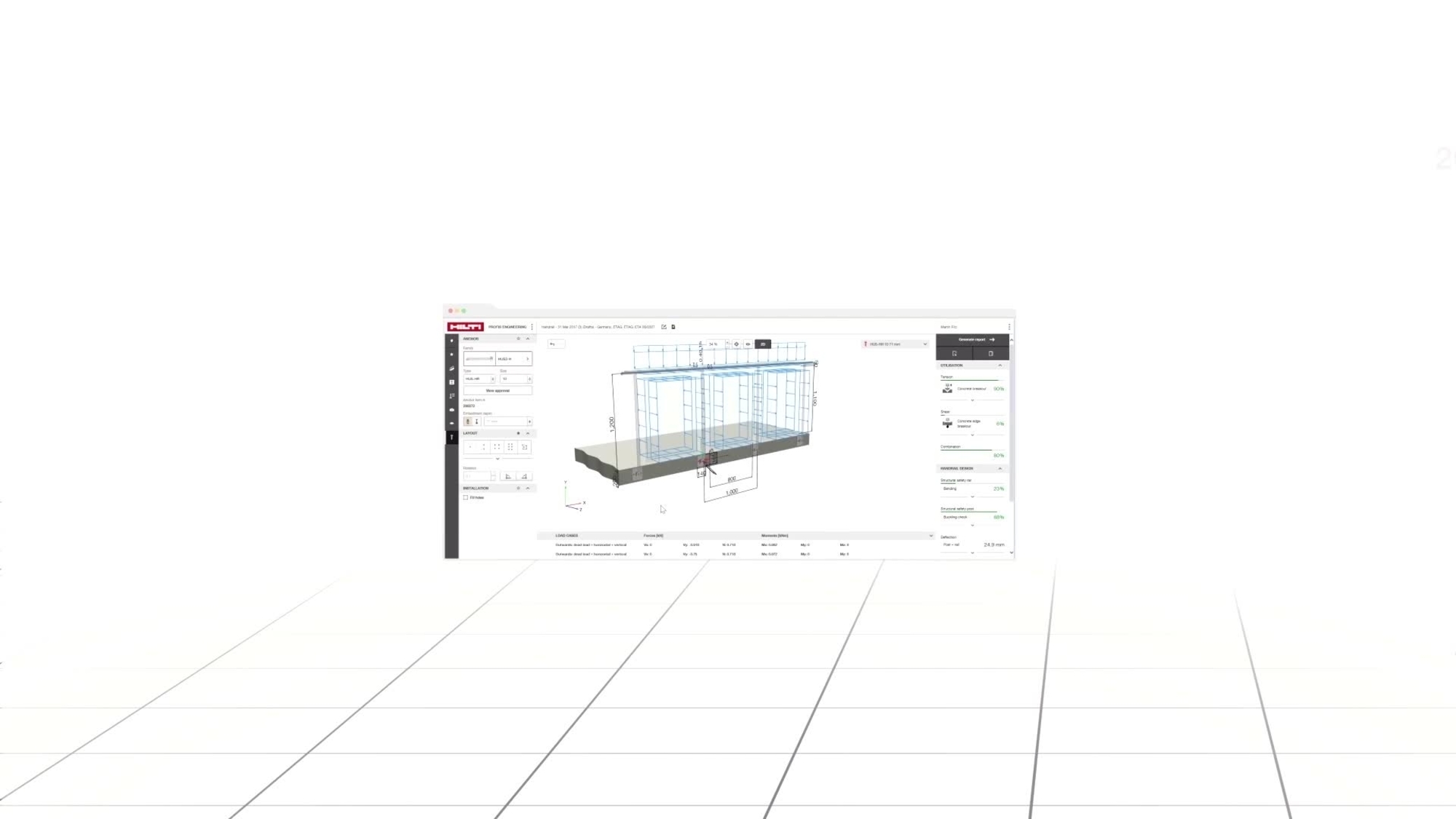

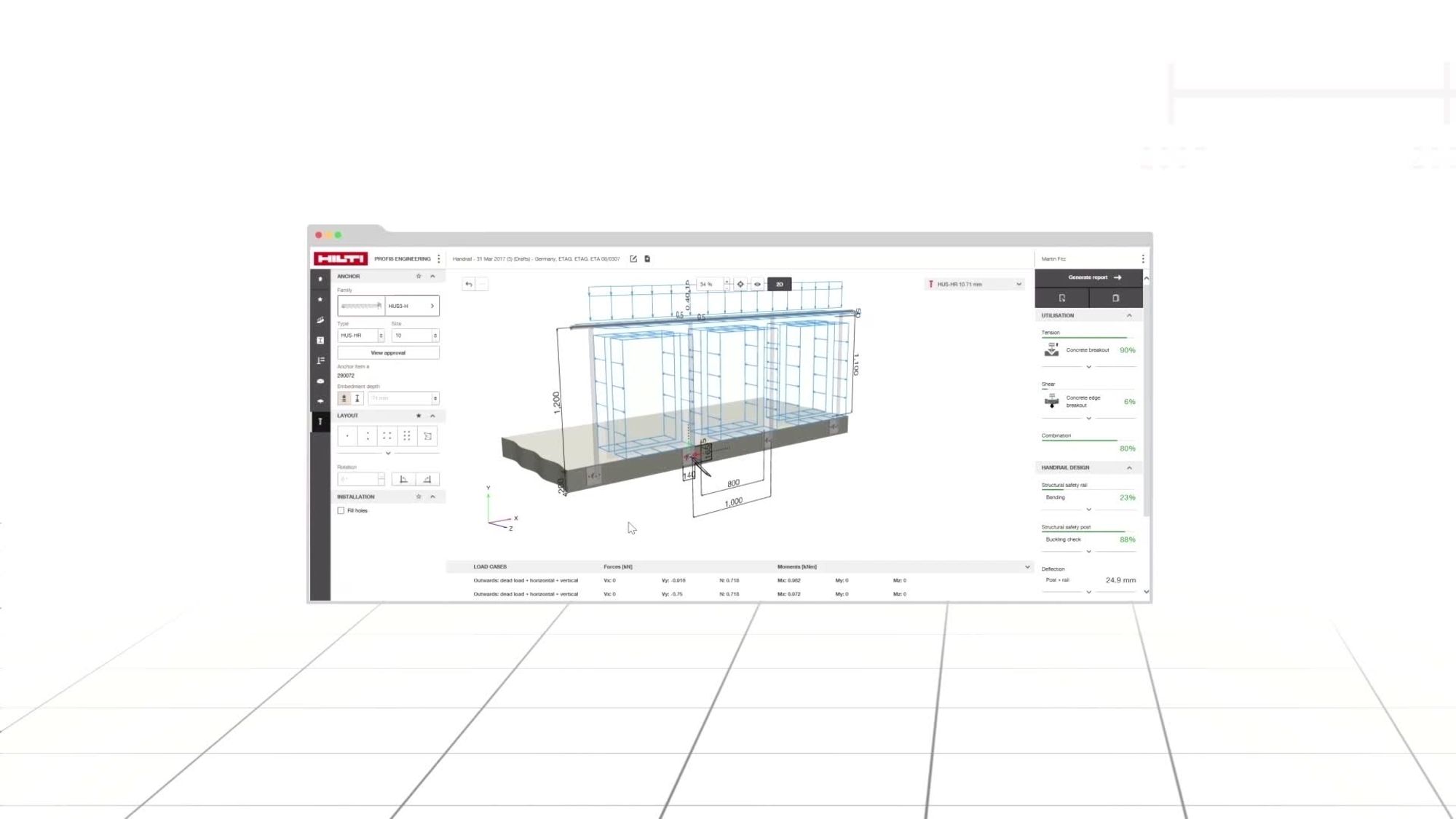

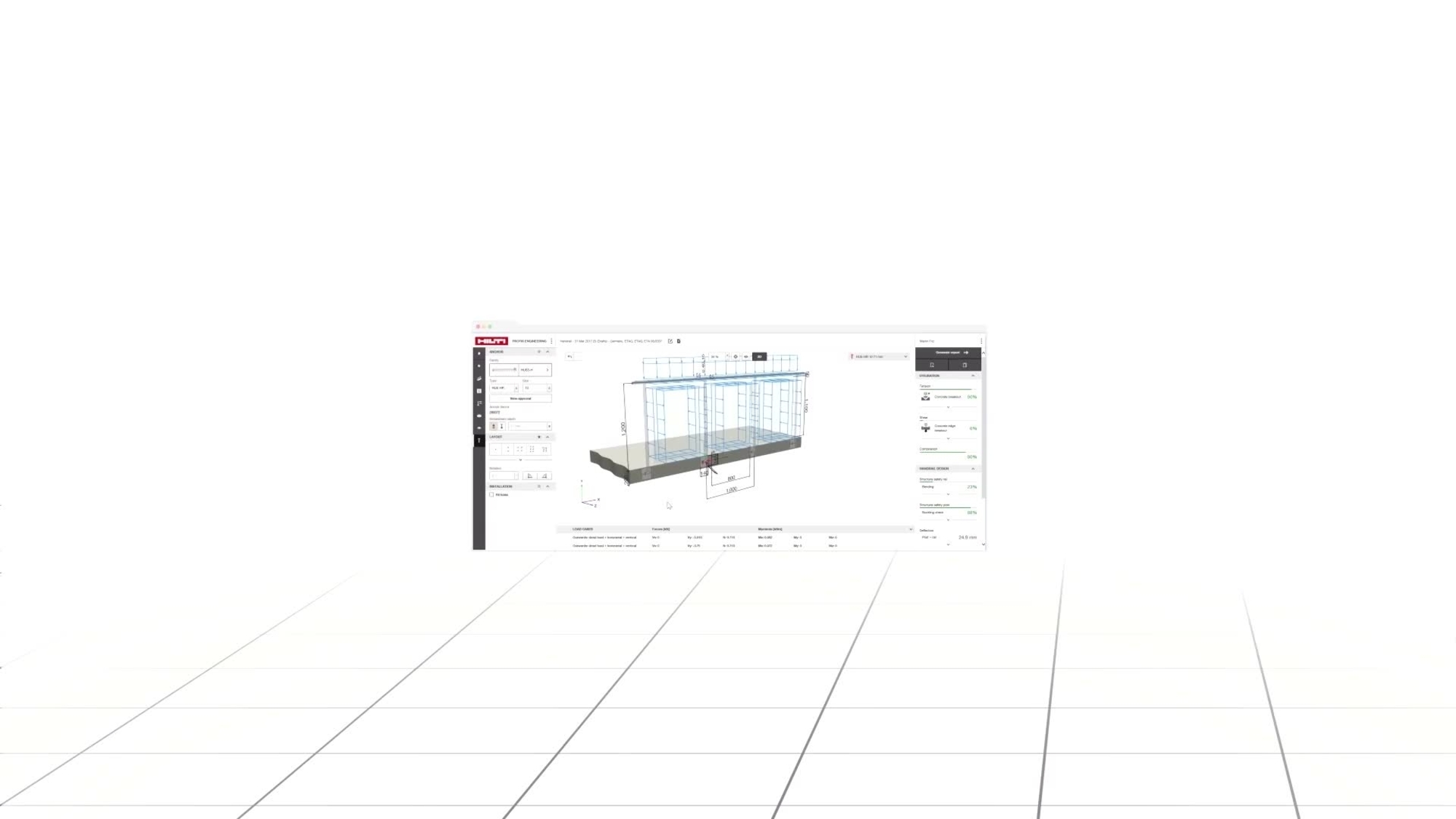

PROFIS houdt bij het ontwerpen van leuningbevestigingen niet enkel rekening met normen en regelgevingen. Het bepaalt ook welke belasting wordt uitgeoefend op de leuning afhankelijk van het gebruik, de windomstandigheden enz. Nadien voert het een stabiliteitscontrole uit.
Binnen enkele minuten ontwikkelt u volledige ontwerpen voor lasnaden gebaseerd op dikte, lasnaadtype en materiaal. En om de kosten voor staal te reduceren, kan PROFIS u de plekken voorstellen waar in het ontwerp plastic gebruikt kan worden voor dunnere leuning- en stijlprofielen die nog steeds voldoen aan de wetgeving.
Suite PROFIS Engineering | Standaard |
Premium Licentie op naam |
Premium Zwevende licentie |
---|---|---|---|
Kostprijs Aantal gebruikers |
Gratis 1 |
240 € / jaar 1 |
360 € / jaar Tot 40 |
Ankerontwerp Eurocode 2 deel 4 Achteraf geïnstalleerde ankers |
✔ ✔ |
✔ ✔ |
✔ ✔ |
Structurele verbindingstoepassingen Bevestigingen voor beton Beton op beton Bevestigingen voor metselwerk Bevestigingen voor leuningen |
✔ ✔ ✔ |
✔ ✔ ✔ ✔ |
✔ ✔ ✔ ✔ |
Productiviteit Delen van het project Personaliseerbare rapportering Meerdere belastingcombinaties Belastingmachine |
✔ ✔ ✔ ✔ |
|
|
Ontwerptype grondplaat Verdeling van de belasting bij stijf anker Component Based Finite Element Analysis (CBFEM, componentgebaseerde eindige elementenmethode) Ontwerpen van profielen, grondplaten, lasnaden, verstijvers en beton |
✔
|
✔ ✔ ✔ |
✔ ✔ ✔ |
Integratie met analysesoftware van derde partijen Importeer belastingen uit Excel STAAD.PRO ROBOT ETABS SAP 2000 Dlubal |
|
✔ ✔ ✔ ✔ ✔ |
✔ ✔ ✔ ✔ ✔ |
Output Itemnummer BIM/CAD Export REVIT Plug-in TEKLA Plug-in |
✔
|
✔ ✔ ✔ ✔ |
✔ ✔ ✔ ✔ |
Ingenieursopleidingen E-learning |
|
|
|
De berekeningsmethoden voor betonankers zijn veranderd.
Sinds maart 2019 zijn ze een norm van EUROCODE 2, deel 4 (EN 1992-4).
Welke veranderingen zal deze nieuwe norm teweegbrengen bij het ontwerpen en berekenen van betonbevestigingen?
Een vraag over het verstevigen van ankers? Nieuwsgierig naar het breekvermogen van beton?
Bekijk video’s en wissel ideeën uit binnen de Hilti community.
Neem deel aan de discussie Schrijf u in op onze webinars Lees onze artikelsHet ontwerp is er. Leer nu meer bij over ankers. Van injecteerbare zelfklevende tot zelfachterinsnijdende ankers. U vindt alles wat u nodig heeft in onze webshop.
Bekijk onze mechanische ankers Bekijk onze chemische ankers
